Cấu tạo chi tiết của đầu phun chữa cháy Sprinkler

Cấu tạo đầu phun Sprinkler gồm nhiều bộ phận phối hợp để phát hiện nhiệt và phun nước. Mỗi chi tiết đảm nhiệm chức năng riêng, ảnh hưởng trực tiếp đến khả năng kích hoạt thiết bị. Khung đầu phun, bộ phận cảm nhiệt và tấm hướng dòng tạo nên kết cấu chính. Đĩa làm kín cùng chân ren giúp duy trì áp lực và liên kết đường ống. Hiểu rõ từng bộ phận giúp lựa chọn, kiểm tra và sử dụng thiết bị phù hợp hơn.

I. Tổng quan cấu tạo của đầu phun Sprinkler

Cấu tạo đầu phun Sprinkler gồm nhiều thành phần liên kết nhằm bảo đảm khả năng chữa cháy tự động. Mỗi bộ phận sử dụng vật liệu phù hợp với chức năng, áp lực nước và điều kiện môi trường. Sự phối hợp giữa các chi tiết quyết định độ kín, khả năng cảm nhiệt và phân phối nước.

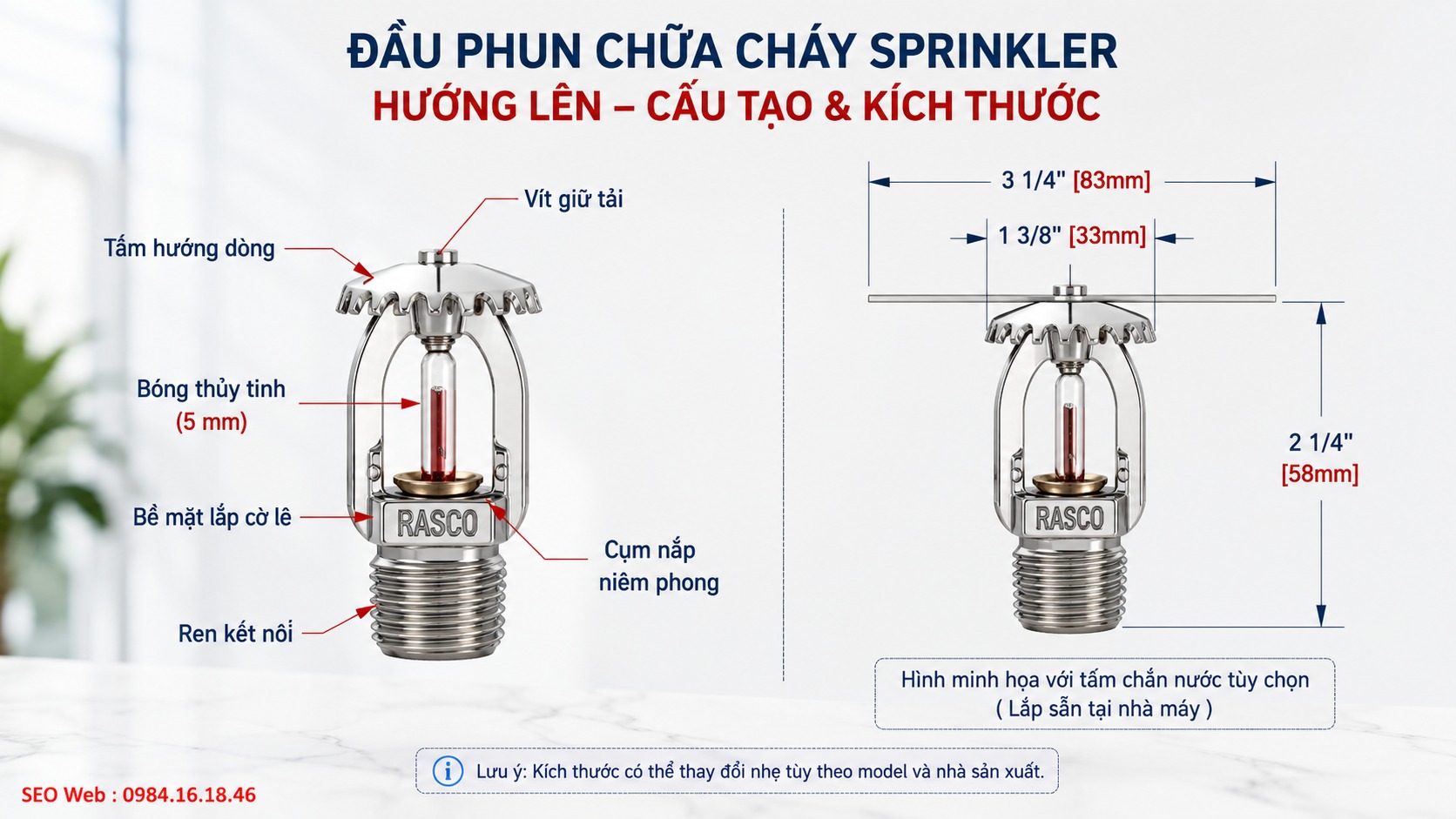

1. Các nhóm bộ phận chính của đầu phun

Một đầu phun thường gồm khung thân, bộ phận cảm nhiệt, nút bịt, tấm hướng dòng và chân ren. Các chi tiết phối hợp chặt chẽ để thiết bị duy trì trạng thái kín trước khi nhiệt độ đạt ngưỡng kích hoạt. Hiểu rõ cấu tạo đầu phun Sprinkler giúp người dùng nhận biết chức năng từng nhóm linh kiện trong quá trình vận hành.

Khung thân tạo nền liên kết chắc chắn, đồng thời giữ các chi tiết quan trọng đúng vị trí thiết kế. Bộ phận cảm nhiệt thường sử dụng bóng thủy tinh hoặc cơ cấu nhiệt để phản ứng trước nhiệt độ môi trường. Khi nhiệt tăng đến mức quy định, cơ cấu này giải phóng nút bịt để dòng nước bắt đầu thoát ra.

Tấm hướng dòng tiếp nhận dòng nước rồi phân tán thành vùng phun phù hợp với kiểu lắp đặt của thiết bị. Phần chân ren đảm nhiệm kết nối đầu phun với đường ống, giúp duy trì liên kết ổn định khi hệ thống hoạt động. Mỗi nhóm bộ phận đều ảnh hưởng trực tiếp đến khả năng phản ứng, phân phối nước và độ tin cậy khi chữa cháy.

Các bộ phận chính phối hợp giúp đầu phun hoạt động ổn định

2. Vật liệu chế tạo các bộ phận Sprinkler

Vật liệu chế tạo ảnh hưởng trực tiếp đến độ bền, khả năng chịu nhiệt và tuổi thọ của thiết bị. Phần thân thường sử dụng đồng thau hoặc hợp kim đồng, giúp chống ăn mòn và chịu áp lực ổn định. Đây cũng là yếu tố quan trọng khi đánh giá cấu tạo đầu phun Sprinkler cho từng môi trường lắp đặt.

Bộ phận cảm nhiệt thường gồm bóng thủy tinh chứa dung dịch hoặc cơ cấu hợp kim nóng chảy chuyên dụng. Khi nhiệt độ đạt ngưỡng thiết kế, bộ phận này phản ứng để giải phóng cơ cấu làm kín. Những vật liệu phù hợp giúp thiết bị duy trì độ nhạy cần thiết trong suốt thời gian vận hành thực tế.

Tấm hướng dòng thường được làm từ kim loại có độ cứng tốt, chịu nhiệt và hạn chế biến dạng. Bề mặt một số bộ phận có thể được mạ hoặc phủ bảo vệ nhằm tăng khả năng chống ăn mòn. Nhờ đó, thiết bị thích hợp hơn với nhà xưởng, kho hàng hoặc khu vực có độ ẩm tương đối cao.

Phần làm kín cần vật liệu phù hợp để giữ nước ổn định bên trong đường ống khi chưa kích hoạt. Các chi tiết kim loại phải phối hợp chính xác, giúp thiết bị duy trì trạng thái kín và hoạt động đúng thời điểm. Việc lựa chọn vật liệu phù hợp còn góp phần giảm hư hỏng, thuận tiện kiểm tra và bảo trì lâu dài.

Vật liệu phù hợp giúp đầu phun bền và chống ăn mòn

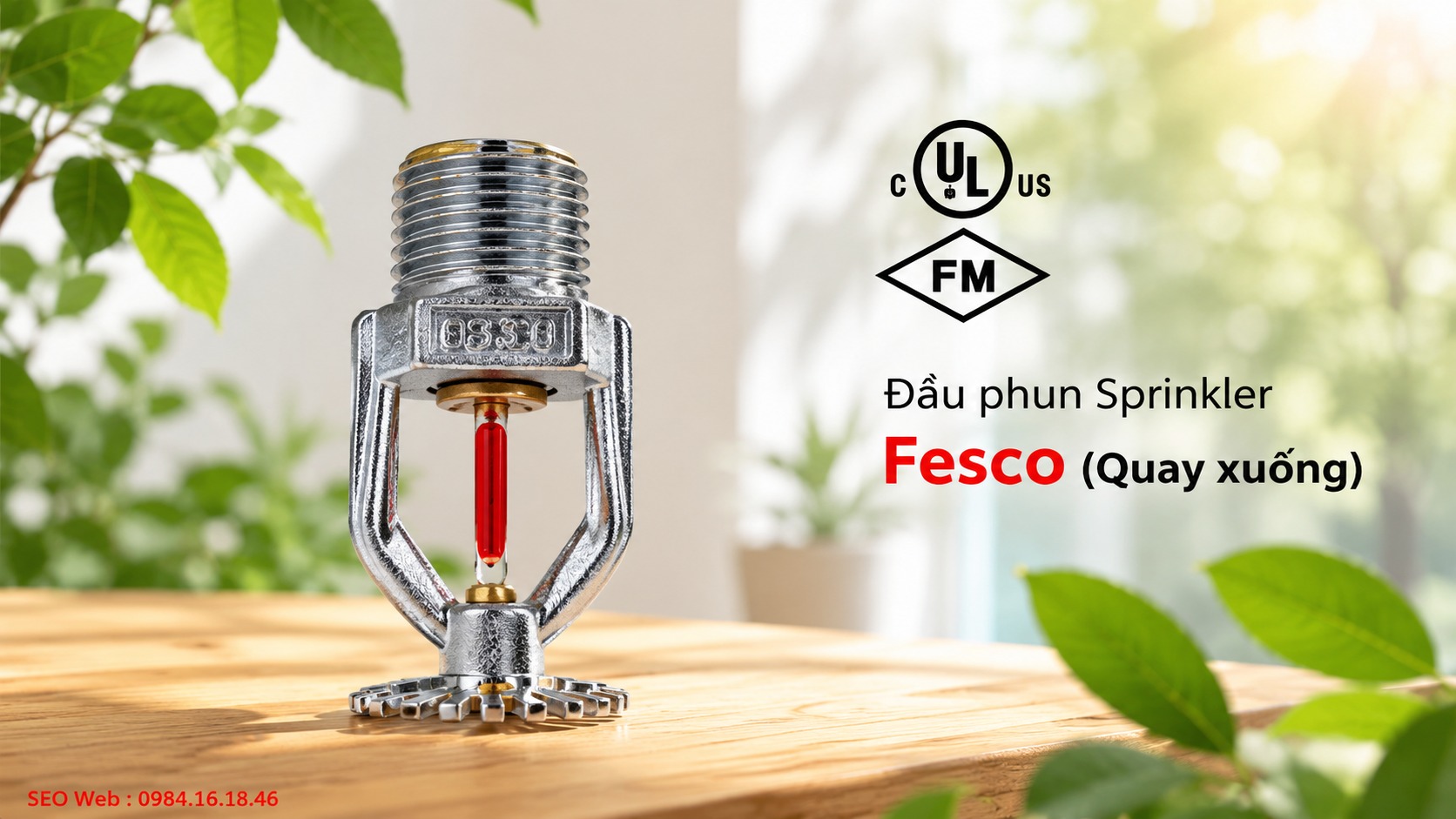

3. Mối liên kết giữa các bộ phận

Các bộ phận bên trong được liên kết chặt chẽ, tạo thành cơ chế phản ứng nhiệt đồng bộ. Khung kim loại giữ các chi tiết đúng vị trí, giúp thiết bị duy trì trạng thái ổn định lâu dài. Sự liên kết chính xác còn hạn chế sai lệch cơ học, đặc biệt khi hệ thống thường xuyên chịu áp lực.

Trong cấu tạo đầu phun Sprinkler, bộ phận cảm nhiệt phối hợp trực tiếp với cơ cấu làm kín. Khi nhiệt độ đạt ngưỡng thiết kế, liên kết này thay đổi để giải phóng đường nước nhanh chóng. Tấm hướng dòng tiếp nhận dòng nước sau đó, phân phối nước phù hợp quanh khu vực cần bảo vệ.

Mỗi chi tiết đảm nhận nhiệm vụ riêng nhưng hiệu quả cuối cùng phụ thuộc khả năng phối hợp toàn bộ. Liên kết chắc chắn giúp thiết bị phản ứng đúng thời điểm, đồng thời duy trì khả năng phân phối nước ổn định. Vì vậy, chất lượng lắp ráp và độ tương thích linh kiện ảnh hưởng trực tiếp đến hiệu quả vận hành.

Các chi tiết liên kết chính xác giúp thiết bị vận hành đồng bộ

II. Cấu tạo thân và khung đầu phun Sprinkler

Thân và khung tạo kết cấu chịu lực, đồng thời bảo vệ những thành phần quan trọng của đầu phun. Bên trong thân có đường dẫn nước được thiết kế phù hợp với lưu lượng và đặc tính phun. Phần chân ren giúp thiết bị kết nối chắc chắn, hạn chế rò rỉ tại hệ thống đường ống.

1. Thân đầu phun tạo kết cấu chính

A. Hình dạng và kết cấu của thân phun

Thân đầu phun thường có dạng khung chắc chắn, tạo nền kết cấu để liên kết các bộ phận quan trọng. Hình dạng thân được thiết kế cân đối, giúp giữ ổn định cụm cảm nhiệt và tấm hướng dòng khi lắp đặt. Các nhánh khung bố trí hai bên tạo khoảng trống phù hợp, hạn chế cản trở dòng nước sau khi thiết bị kích hoạt.

Phần chân thân thường được tạo ren để kết nối chắc chắn với đường ống của hệ thống chữa cháy tự động. Kết cấu liền khối giúp đầu phun chịu áp lực ổn định, đồng thời duy trì độ bền trong thời gian sử dụng. Thiết kế gọn còn hỗ trợ thi công thuận tiện, giúp các bộ phận được bố trí chính xác và hoạt động đồng bộ.

B. Khả năng chịu áp lực của thân phun

Thân đầu phun cần chịu áp lực ổn định từ hệ thống đường ống trong suốt thời gian vận hành. Kết cấu kim loại chắc chắn giúp hạn chế biến dạng, rò rỉ hoặc suy giảm độ kín khi áp suất thay đổi. Khả năng chịu áp phù hợp còn giúp thiết bị duy trì trạng thái sẵn sàng trước những điều kiện làm việc kéo dài.

Vật liệu chế tạo và độ chính xác gia công ảnh hưởng trực tiếp đến khả năng chịu áp của thân đầu phun. Những vị trí liên kết phải đủ chắc chắn để hạn chế hư hỏng khi hệ thống xuất hiện dao động áp suất. Khi được lắp đặt đúng kỹ thuật, thân phun duy trì độ bền và hỗ trợ thiết bị hoạt động ổn định lâu dài.

Thân kim loại giữ vững các chi tiết quan trọng của đầu phun

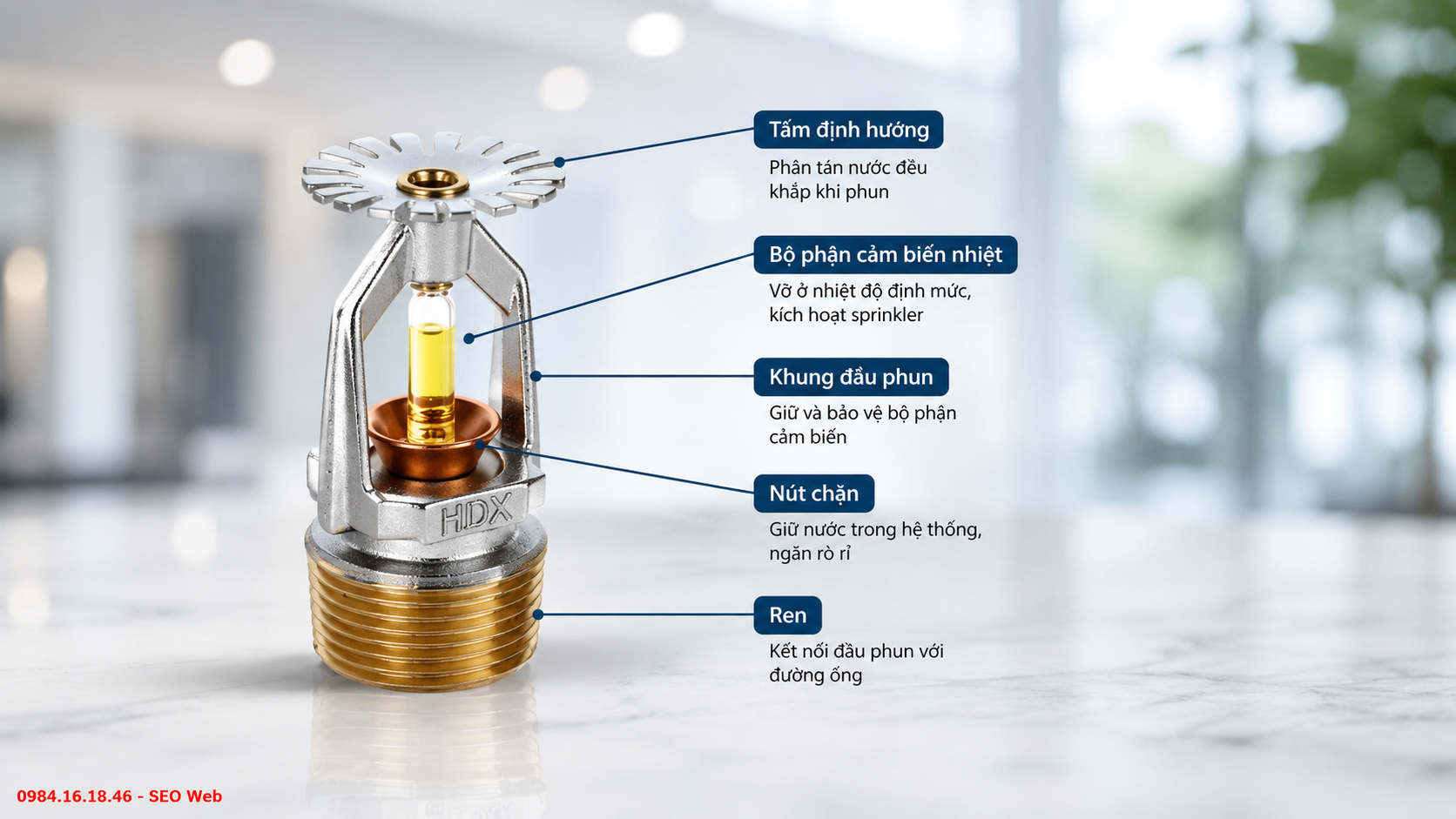

2. Khung kim loại bảo vệ đầu phun

A. Thiết kế khung bao quanh bộ cảm nhiệt

Khung kim loại được thiết kế bao quanh bộ cảm nhiệt, tạo kết cấu chắc chắn nhưng không cản trở khả năng tiếp xúc nhiệt. Hai nhánh khung bố trí cân đối giúp giữ các bộ phận đúng vị trí và duy trì khoảng trống cần thiết khi hoạt động. Thiết kế mở còn hỗ trợ nhiệt từ môi trường truyền đến bóng thủy tinh nhanh chóng, giúp cơ cấu phản ứng đúng điều kiện.

Hình dạng khung được tính toán để hạn chế va chạm trực tiếp vào bộ cảm nhiệt trong quá trình vận chuyển và lắp đặt. Kết cấu kim loại chắc chắn đồng thời giữ tấm hướng dòng ổn định, bảo đảm dòng nước được phân phối đúng thiết kế. Nhờ khoảng hở hợp lý quanh cảm biến nhiệt, đầu phun vẫn duy trì khả năng tiếp nhận nhiệt mà không bị che chắn.

B. Vai trò bảo vệ các chi tiết bên trong

Khung kim loại bao quanh giúp bảo vệ bộ phận cảm nhiệt và cơ cấu làm kín khỏi va chạm bên ngoài. Kết cấu chắc chắn còn hạn chế biến dạng khi thiết bị chịu rung động nhẹ trong quá trình vận hành hệ thống. Nhờ khả năng che chắn phù hợp, các chi tiết quan trọng duy trì vị trí ổn định và hoạt động đúng chức năng.

Trong điều kiện lắp đặt thực tế, khung còn giảm nguy cơ hư hỏng do tác động vô ý khi bảo dưỡng. Thiết kế khung hợp lý vẫn đảm bảo khoảng trống cần thiết để nhiệt tiếp cận bộ phận cảm ứng nhanh chóng. Nhờ đó, đầu phun duy trì độ bền cơ học tốt mà không làm ảnh hưởng khả năng phản ứng khi cháy.

Khung chắc chắn bảo vệ cảm nhiệt nhưng không cản truyền nhiệt

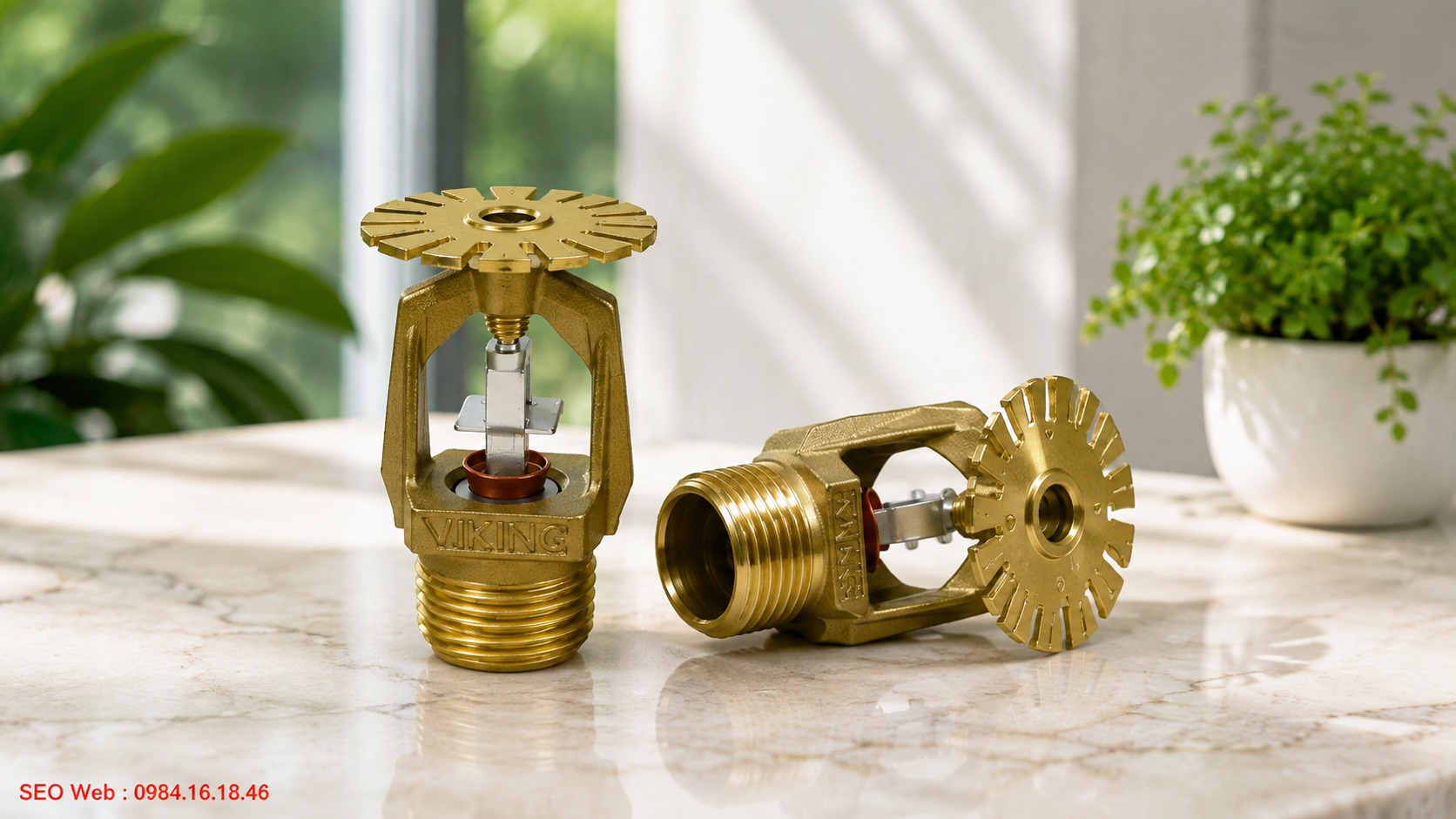

3. Đường dẫn nước bên trong thân phun

A. Cấu tạo đường nước qua thân đầu phun

Đường dẫn nước được tạo xuyên qua thân đầu phun, kết nối trực tiếp với đường ống cấp nước. Phần lòng dẫn thường có tiết diện ổn định, giúp dòng nước di chuyển thuận lợi trước khi đầu phun mở. Khi bộ phận cảm nhiệt kích hoạt, nước đi qua thân rồi hướng tới tấm tán để phân phối ra ngoài.

Kích thước đường nước được thiết kế đồng bộ với chân ren, hệ số lưu lượng và đặc tính của đầu phun. Bề mặt bên trong cần thông thoáng, hạn chế cặn bẩn gây cản trở dòng nước khi hệ thống chữa cháy hoạt động. Cấu trúc liền khối với thân giúp đường dẫn duy trì độ kín và chịu áp lực ổn định lâu dài.

B. Kích thước lỗ thoát ảnh hưởng dòng nước

Kích thước lỗ thoát quyết định lượng nước đi qua thân phun trước khi dòng nước tiếp cận bộ phận tán nước. Lỗ thoát phù hợp giúp duy trì lưu lượng ổn định, hỗ trợ đầu phun phân phối nước đúng phạm vi thiết kế. Khi tiết diện thay đổi, vận tốc dòng chảy và lượng nước thoát ra cũng biến đổi theo điều kiện áp suất thực tế.

Lỗ thoát nhỏ thường tạo giới hạn lưu lượng, trong khi kích thước lớn cho phép lượng nước đi qua nhiều hơn. Sự tương quan giữa đường kính lỗ thoát và hệ số K cần phù hợp với yêu cầu của hệ thống chữa cháy. Vì vậy, cấu tạo đầu phun Sprinkler cần có đường dẫn nước chính xác để duy trì đặc tính phun theo thiết kế.

Đường nước thông thoáng giúp duy trì lưu lượng khi đầu phun mở

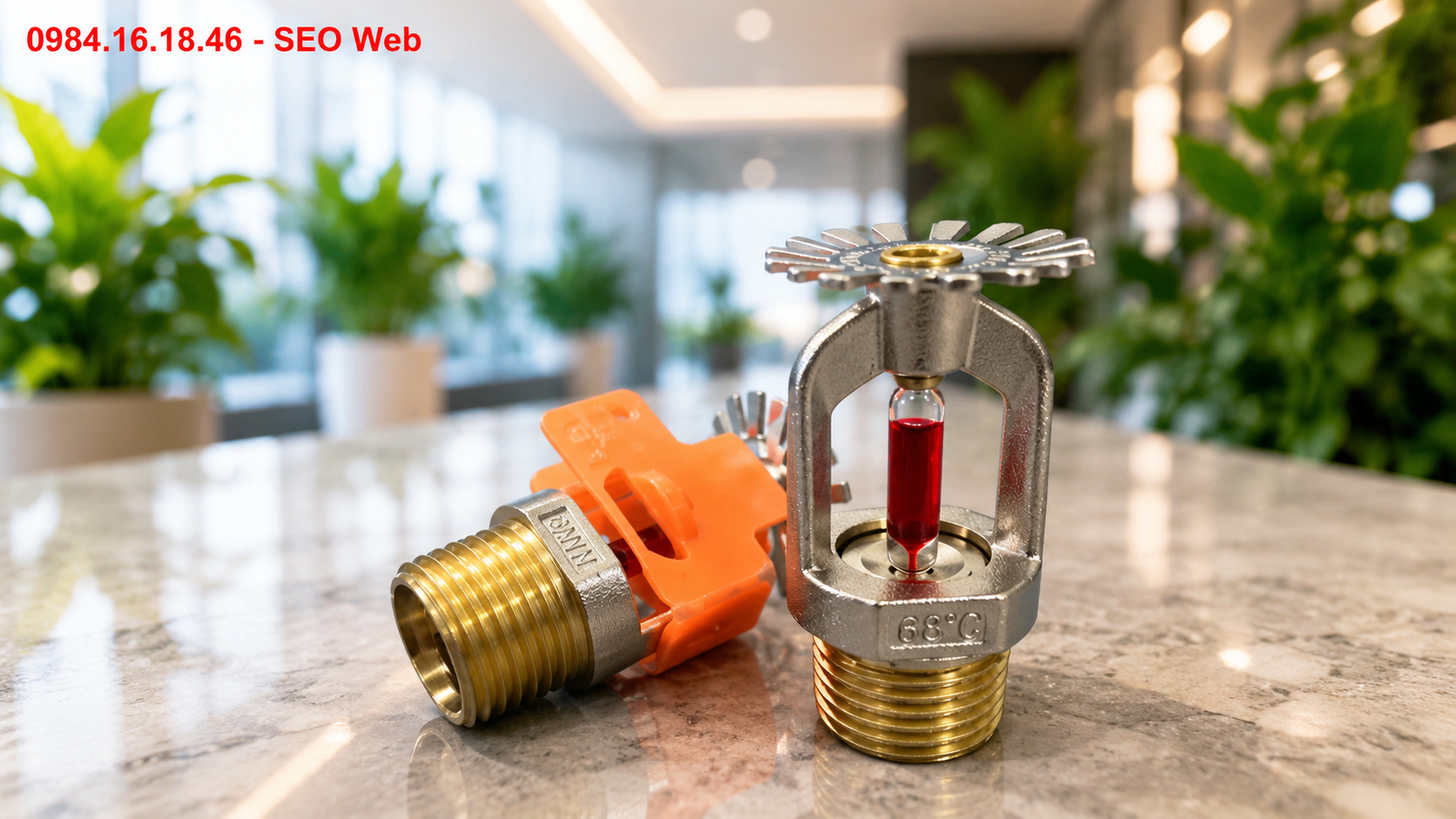

4. Chân ren kết nối với đường ống

A. Cấu tạo phần ren tại chân đầu phun

Phần chân đầu phun thường được gia công ren ngoài, tạo liên kết trực tiếp với đầu nối trên đường ống. Các vòng ren có kích thước đồng đều giúp thiết bị siết chắc, hạn chế lệch tâm trong quá trình lắp đặt. Bề mặt ren được hoàn thiện chính xác để hỗ trợ làm kín và duy trì kết nối ổn định khi hệ thống chịu áp lực.

Thiết kế chân ren cần tương thích với kích thước đầu nối, giúp việc lắp đặt và thay thế thuận tiện hơn. Khi kết hợp vật liệu làm kín phù hợp, mối nối giảm nguy cơ rò rỉ nước trong quá trình vận hành hệ thống. Cấu tạo chắc chắn tại khu vực này còn giúp đầu phun giữ đúng vị trí sau thời gian dài sử dụng.

B. Khả năng liên kết kín với đường ống

Chân ren được gia công chính xác giúp đầu phun liên kết chắc chắn với đường ống cấp nước chữa cháy. Khi lắp đúng kỹ thuật, phần ren tạo độ kín ổn định, hạn chế rò rỉ tại vị trí kết nối. Băng tan hoặc vật liệu làm kín phù hợp thường được sử dụng để tăng độ kín giữa hai bề mặt ren.

Khả năng liên kết kín còn phụ thuộc độ tương thích kích thước ren và tình trạng bề mặt tại điểm lắp đặt. Ren bị biến dạng, mòn hoặc lắp lệch có thể tạo khe hở, khiến nước rò rỉ trong quá trình vận hành. Vì vậy, kiểm tra kết nối sau lắp đặt giúp phát hiện bất thường và duy trì áp lực ổn định cho hệ thống.

Chân ren chính xác giúp kết nối chắc chắn và hạn chế rò rỉ

III. Cấu tạo bộ phận cảm nhiệt và làm kín

Bộ phận cảm nhiệt giúp đầu phun nhận biết nhiệt độ tăng cao và kích hoạt đúng ngưỡng thiết kế. Bóng thủy tinh hoặc liên kết nóng chảy thường được sử dụng tùy cấu tạo của từng sản phẩm. Đĩa làm kín phối hợp với cơ cấu giữ nhằm ngăn nước thoát ra trước khi kích hoạt.

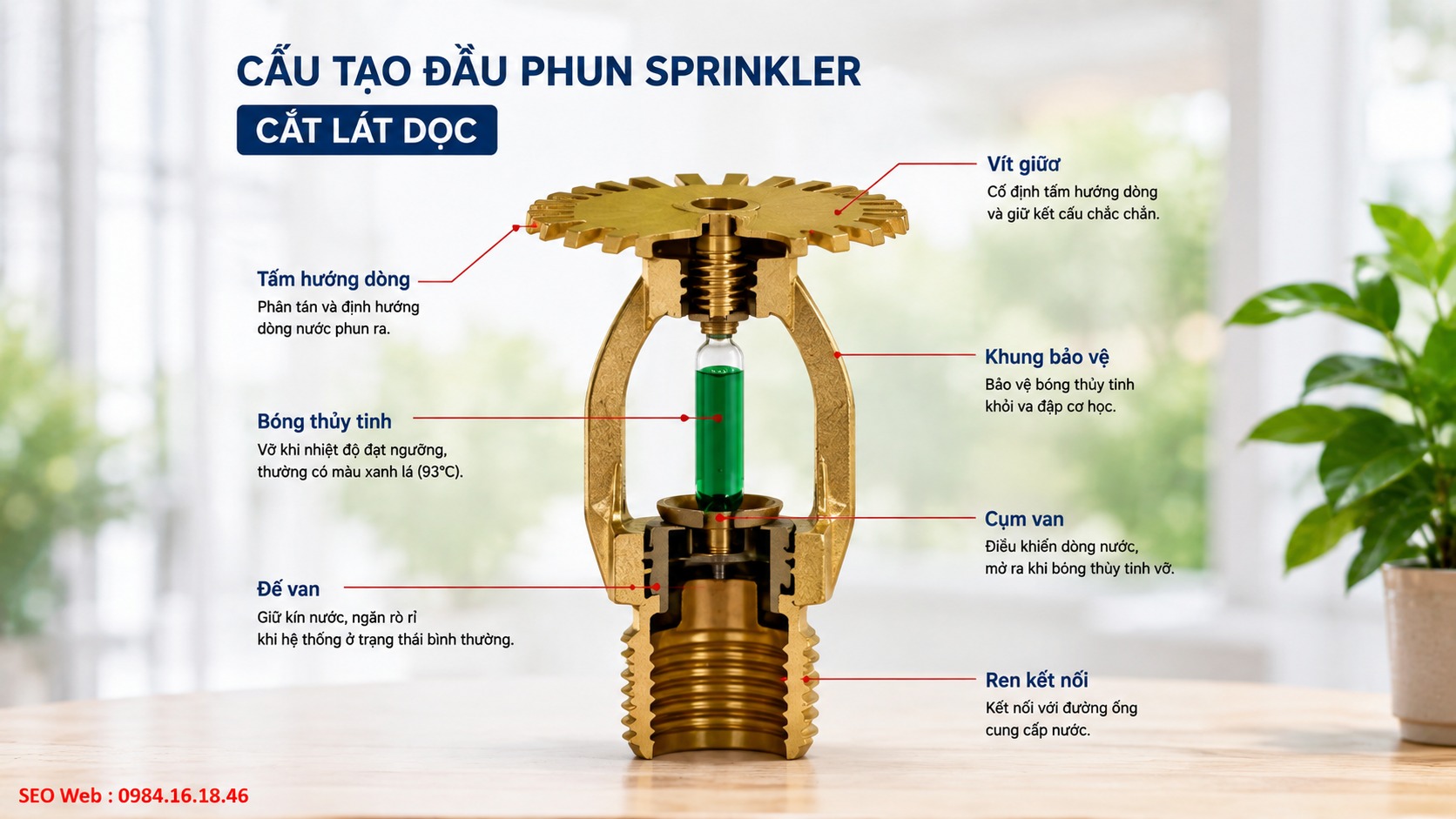

1. Bóng thủy tinh cảm nhận nhiệt độ

A. Cấu tạo bóng thủy tinh chứa dung dịch

Bóng thủy tinh được chế tạo dạng ống kín, bên trong chứa dung dịch chuyên dụng có khả năng giãn nở theo nhiệt độ. Phần dung dịch được định lượng phù hợp để tạo khoảng khí nhỏ, hỗ trợ quá trình phản ứng khi môi trường nóng lên. Lớp thủy tinh có độ bền cần thiết, vừa chịu áp lực cơ học vừa đảm bảo khả năng vỡ tại ngưỡng thiết kế.

Khi nhiệt độ tăng, dung dịch bên trong giãn nở dần và tạo áp lực ngày càng lớn lên thành bóng thủy tinh. Đến mức nhiệt quy định, áp suất nội tại khiến bóng vỡ, giải phóng cơ cấu làm kín để nước được phun ra. Màu sắc dung dịch thường giúp nhận biết mức nhiệt kích hoạt, thuận tiện lựa chọn thiết bị phù hợp từng môi trường lắp đặt.

B. Cơ chế giãn nở của dung dịch nhiệt

Bên trong bóng thủy tinh chứa dung dịch nhạy nhiệt, có khả năng giãn nở khi nhiệt độ môi trường tăng. Khi nhiệt độ tăng dần, dung dịch nở ra làm áp suất bên trong bóng thủy tinh liên tục tăng cao. Đến ngưỡng nhiệt thiết kế, áp lực vượt khả năng chịu đựng khiến bóng vỡ và giải phóng cơ cấu làm kín.

Sau khi bóng vỡ, bộ phận làm kín được giải phóng để nước trong đường ống thoát qua đầu phun. Quá trình này diễn ra tự động, giúp thiết bị phản ứng đúng thời điểm khi nhiệt độ khu vực tăng cao. Mức nhiệt kích hoạt được nhà sản xuất xác định phù hợp từng loại bóng, hỗ trợ hệ thống vận hành chính xác.

Bóng thủy tinh phản ứng nhiệt để giải phóng cơ cấu làm kín

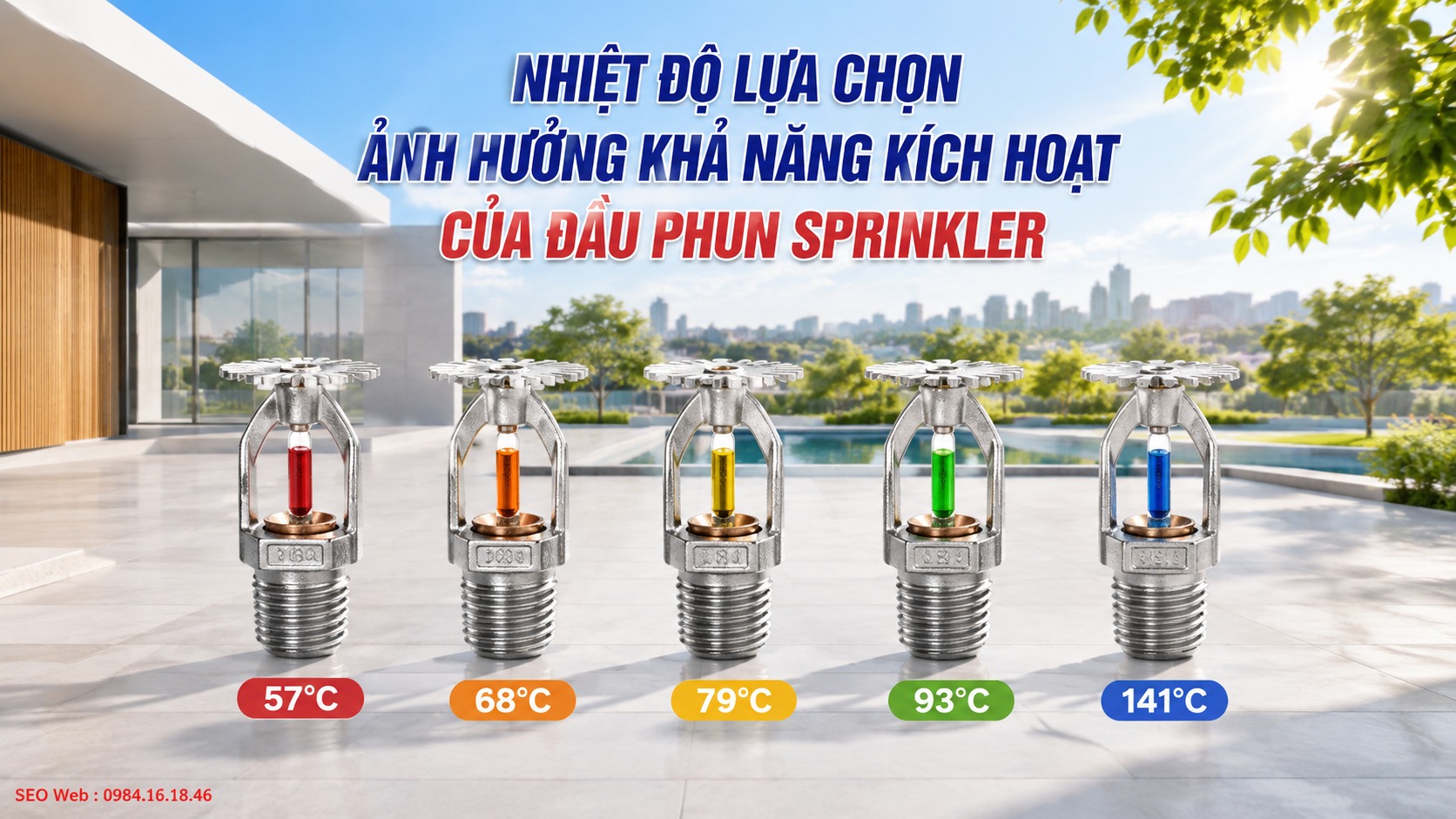

2. Màu sắc bóng thủy tinh theo nhiệt độ

A. Màu bóng thể hiện mức nhiệt kích hoạt

Màu sắc của bóng thủy tinh giúp nhận biết nhanh mức nhiệt mà đầu phun được thiết kế để kích hoạt. Thông thường, bóng màu cam tương ứng khoảng 57°C, còn màu đỏ thể hiện mức kích hoạt khoảng 68°C. Màu vàng thường đại diện khoảng 79°C, trong khi bóng màu xanh lá tương ứng mức nhiệt khoảng 93°C.

Với môi trường nhiệt độ cao hơn, bóng màu xanh dương thường được sử dụng cho ngưỡng khoảng 141°C. Việc nhận biết đúng màu bóng giúp lựa chọn đầu phun phù hợp nhiệt độ môi trường và yêu cầu bảo vệ. Mỗi công trình cần chọn ngưỡng kích hoạt phù hợp, tránh dùng màu bóng chỉ dựa trên cảm nhận trực quan.

B. Khác biệt nhiệt độ giữa từng màu bóng

Mỗi màu bóng thủy tinh biểu thị một ngưỡng nhiệt kích hoạt, giúp lựa chọn đầu phun phù hợp môi trường. Màu cam thường ứng với 57°C, màu đỏ 68°C, còn màu vàng đại diện mức nhiệt khoảng 79°C. Khi nhiệt độ yêu cầu cao hơn, bóng màu xanh lá thường kích hoạt khoảng 93°C trong điều kiện thiết kế phù hợp.

Bóng màu xanh dương thường tương ứng 141°C, trong khi màu tím biểu thị ngưỡng nhiệt cao khoảng 182°C. Sự khác biệt giữa các màu giúp kỹ thuật viên nhận biết nhanh ngưỡng kích hoạt mà không cần tháo thiết bị. Chọn đúng màu bóng giúp hệ thống phản ứng phù hợp nhiệt độ môi trường, hạn chế kích hoạt không mong muốn.

Mỗi màu bóng tương ứng một mức nhiệt kích hoạt khác nhau

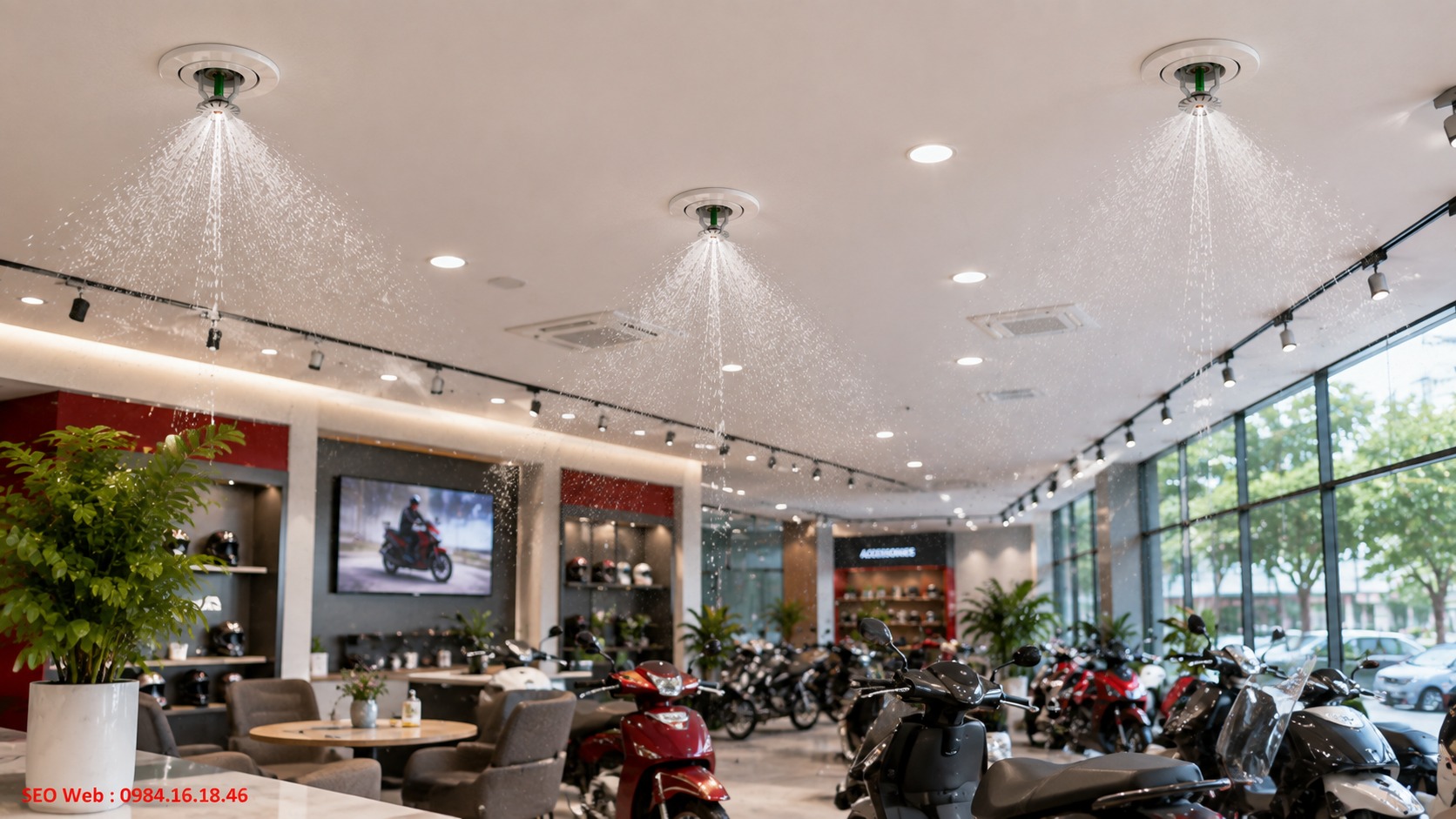

3. Liên kết nóng chảy dùng để cảm nhiệt

A. Cấu tạo liên kết kim loại nhạy nhiệt

Liên kết nóng chảy thường gồm các chi tiết kim loại ghép với nhau bằng hợp kim có nhiệt độ nóng chảy xác định. Cấu trúc này được giữ ổn định trong điều kiện bình thường, giúp bộ phận làm kín duy trì trạng thái đóng. Khi nhiệt độ môi trường tăng đến ngưỡng thiết kế, hợp kim liên kết mềm dần và mất khả năng giữ cơ cấu.

Các thành phần kim loại được thiết kế nhỏ gọn, chịu lực ổn định nhưng vẫn phản ứng phù hợp trước nhiệt độ tăng cao. Sau khi liên kết nóng chảy tách ra, cơ cấu giữ được giải phóng để nước bắt đầu đi qua đầu phun. Đặc điểm cấu tạo này giúp sprinkler phản ứng theo mức nhiệt định trước mà không cần sử dụng nguồn điện điều khiển.

B. Cơ chế tách rời khi nhiệt độ tăng

Khi nhiệt độ môi trường tăng đến ngưỡng thiết kế, hợp kim trong liên kết nóng chảy bắt đầu mất độ ổn định. Quá trình nóng chảy làm liên kết giảm khả năng giữ các chi tiết, khiến cơ cấu khóa dần được giải phóng. Sau khi liên kết tách rời hoàn toàn, bộ phận làm kín mất điểm giữ và cho phép dòng nước thoát ra.

Cơ chế tách rời diễn ra tự động theo nhiệt độ định mức, không cần nguồn điện hoặc thao tác trực tiếp từ người dùng. Tốc độ phản ứng phụ thuộc đặc tính liên kết, mức nhiệt xung quanh và khả năng truyền nhiệt tại vị trí lắp đặt. Nhờ cơ chế này, đầu phun có thể kích hoạt đúng thời điểm để phân phối nước khi điều kiện nhiệt đạt ngưỡng.

Hợp kim nhạy nhiệt tách rời khi đạt mức nhiệt thiết kế

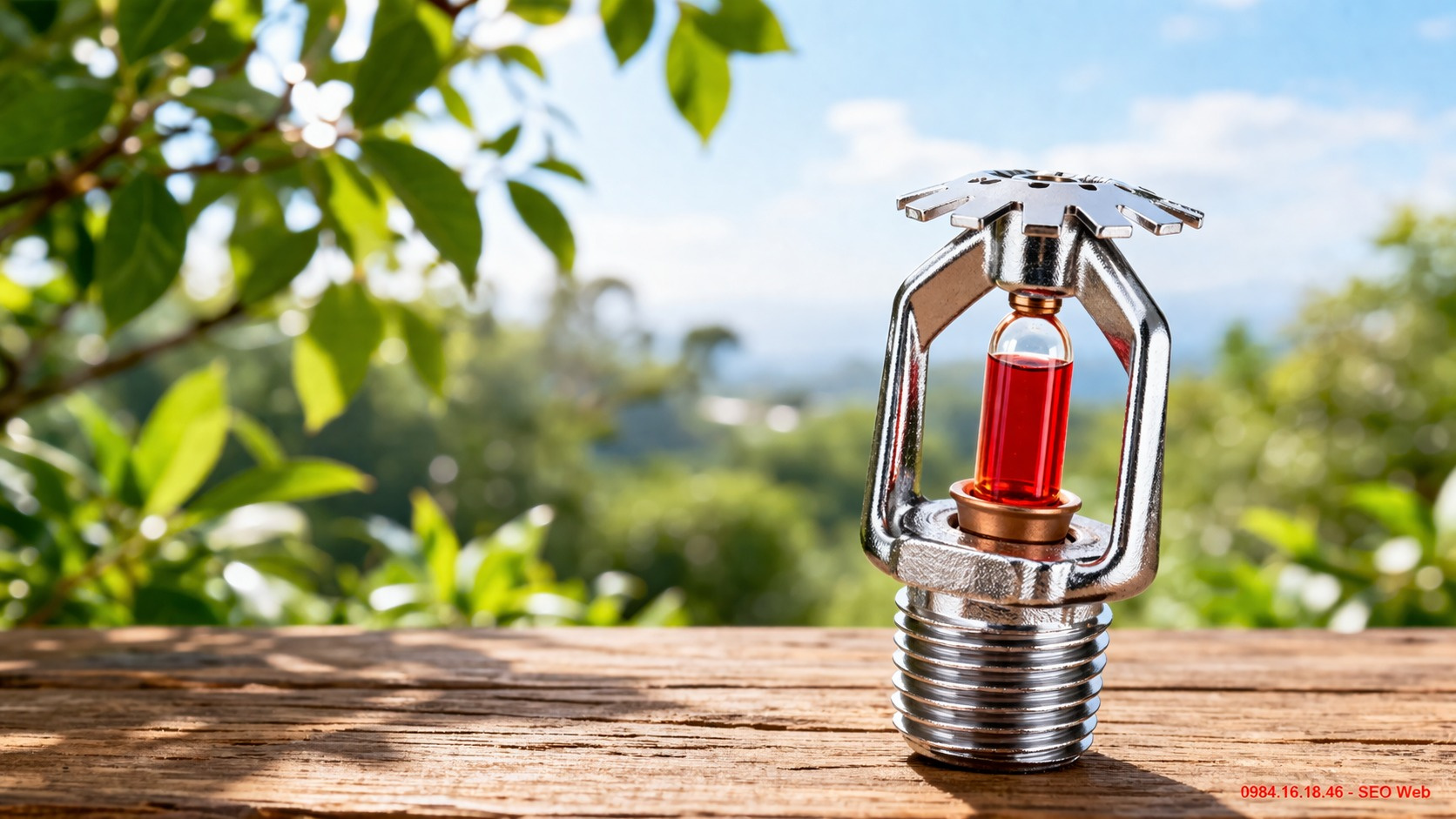

4. Đĩa làm kín ngăn nước thoát ra

A. Cấu tạo đĩa bịt tại cửa thoát nước

Đĩa bịt thường nằm tại cửa thoát nước, tiếp xúc trực tiếp với vị trí làm kín bên trong đầu phun. Bộ phận này có kết cấu nhỏ gọn, bề mặt tương đối phẳng để tạo khả năng tiếp xúc kín và ổn định. Khi hệ thống duy trì áp lực, đĩa được giữ chắc tại cửa thoát, giúp nước không rò rỉ ra ngoài.

Vật liệu chế tạo đĩa cần chịu áp lực, nhiệt độ và tác động môi trường trong suốt thời gian đầu phun hoạt động. Một số thiết kế kết hợp đĩa bịt với bộ phận làm kín nhằm tăng độ kín tại vị trí tiếp xúc. Khi cơ cấu cảm nhiệt kích hoạt, lực giữ được giải phóng để đĩa rời vị trí và mở đường cho nước phun.

B. Vai trò duy trì trạng thái kín ban đầu

Đĩa làm kín giữ nước bên trong đường ống, ngăn dòng chảy thoát qua đầu phun khi chưa kích hoạt. Bộ phận này tạo bề mặt tiếp xúc ổn định, hỗ trợ duy trì áp suất cần thiết trong hệ thống chữa cháy tự động. Khi cơ cấu cảm nhiệt còn nguyên trạng, đĩa được giữ chặt để đầu phun luôn duy trì trạng thái kín.

Khả năng làm kín tốt giúp hạn chế hiện tượng rò rỉ nước, đồng thời bảo vệ khu vực lắp đặt khỏi ảnh hưởng. Sự liên kết giữa đĩa, bộ phận cảm nhiệt và khung tạo trạng thái cân bằng trong suốt thời gian chờ. Khi nhiệt độ đạt ngưỡng kích hoạt, cơ cấu giữ được giải phóng để nước thoát ra và phân phối nhanh chóng.

Đĩa bịt giữ nước ổn định trước thời điểm đầu phun kích hoạt

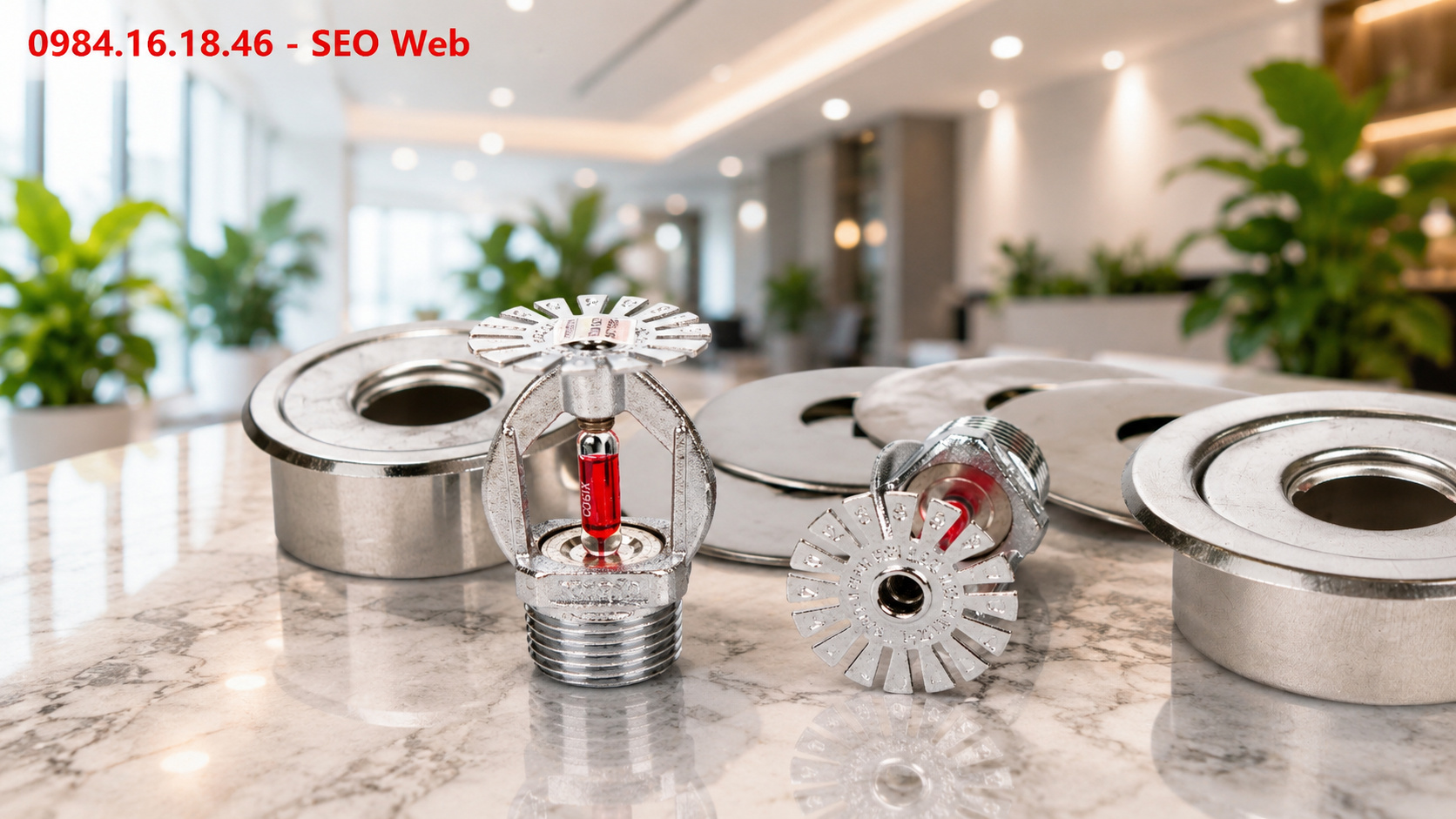

5. Cơ cấu giữ bộ phận làm kín

A. Liên kết giữa cảm nhiệt và đĩa kín

Bộ phận cảm nhiệt tạo lực giữ cần thiết, giúp đĩa kín ép chặt vào vị trí làm kín. Khi hệ thống duy trì áp suất, liên kết này giúp ngăn nước thoát ra ngoài trước nhiệt độ kích hoạt. Cấu trúc liên kết được thiết kế ổn định, đồng thời vẫn bảo đảm khả năng giải phóng đúng thời điểm.

Khi nhiệt độ đạt ngưỡng quy định, bộ phận cảm nhiệt mất khả năng giữ cơ cấu làm kín. Đĩa kín sau đó được giải phóng, tạo đường cho nước đi qua thân và phân phối ra ngoài. Sự phối hợp chính xác giữa hai bộ phận giúp đầu phun phản ứng nhanh và hạn chế tình trạng rò nước.

B. Cách giải phóng đĩa khi được kích hoạt

Khi bộ phận cảm nhiệt kích hoạt, cơ cấu giữ mất liên kết và không còn ép đĩa làm kín. Áp lực nước trong đường ống lập tức đẩy đĩa rời khỏi vị trí bịt kín tại cửa phun. Quá trình diễn ra nhanh chóng, tạo đường thoát để dòng nước đi qua thân và hướng tới tấm tán.

Sau khi đĩa được giải phóng, dòng nước tác động lên tấm tán để phân phối ra khu vực cháy. Cơ cấu này giúp đầu phun phản ứng đúng thời điểm, hạn chế tình trạng đĩa cản trở dòng nước chữa cháy. Sự phối hợp giữa cảm nhiệt, cơ cấu giữ và áp lực nước quyết định khả năng mở đầu phun.

Cơ cấu giữ liên kết cảm nhiệt với đĩa kín trước kích hoạt

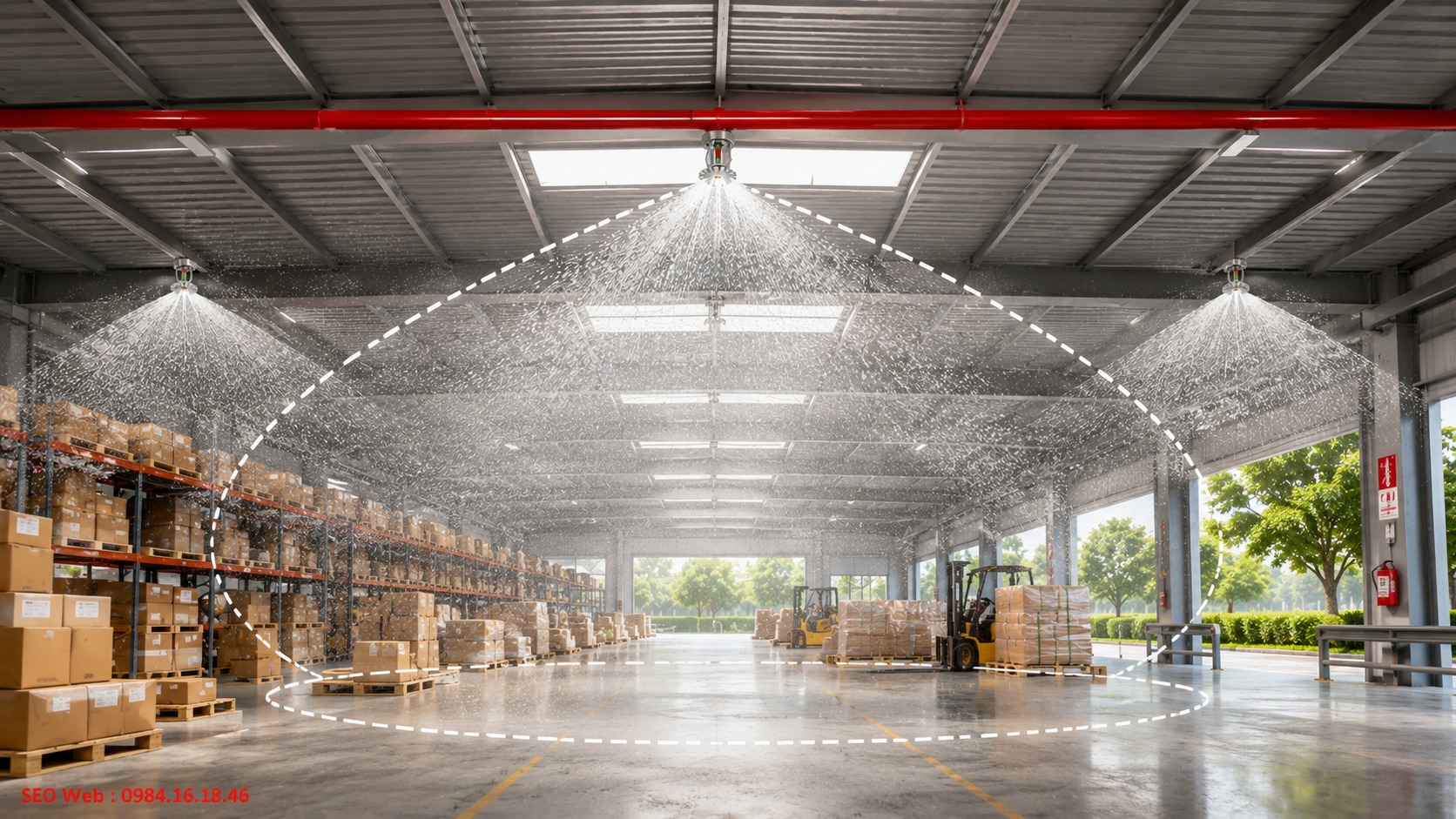

IV. Cấu tạo tấm hướng dòng và phân phối nước

Tấm hướng dòng giúp phân tán dòng nước thành vùng bao phủ phù hợp với thiết kế đầu phun. Hình dạng, rãnh chia và vị trí tấm ảnh hưởng trực tiếp đến hướng phân phối tia nước. Mỗi kiểu lắp đặt sử dụng thiết kế tấm khác nhau nhằm đáp ứng đặc điểm bảo vệ từng khu vực.

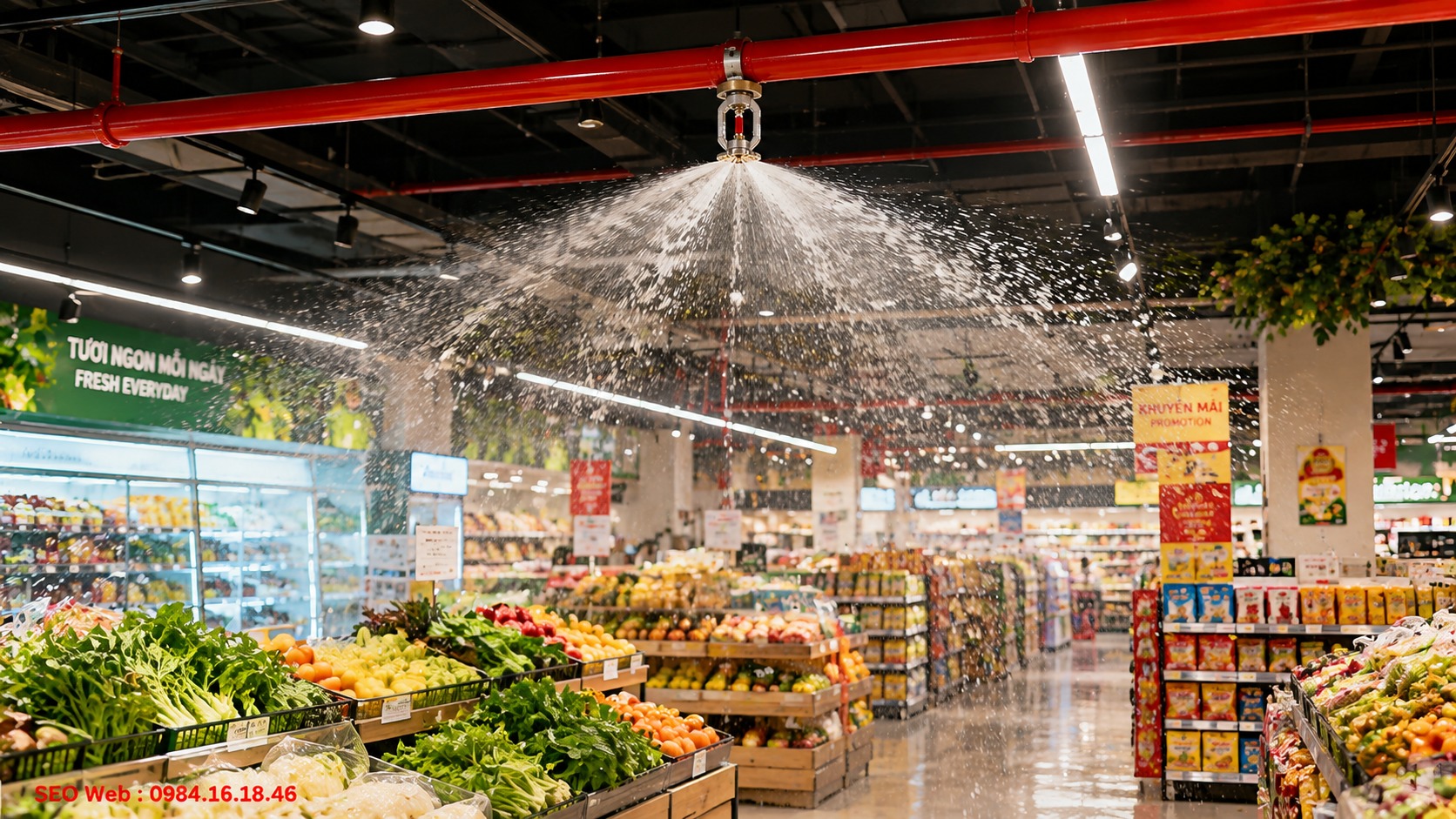

1. Tấm hướng dòng tạo vùng phun nước

A. Hình dạng cơ bản của tấm hướng dòng

Tấm hướng dòng thường có dạng đĩa kim loại tròn, được thiết kế với các rãnh hoặc mép tạo hình đặc trưng. Hình dạng này giúp dòng nước va chạm lên bề mặt, sau đó phân tán thành nhiều tia theo hướng thiết kế. Tùy kiểu đầu phun, cấu trúc tấm có thể thay đổi để tạo vùng bao phủ phù hợp vị trí lắp đặt.

Các rãnh quanh tấm được bố trí cân đối, hỗ trợ chia dòng nước thành nhiều hướng với mật độ tương đối đồng đều. Kích thước và độ cong của tấm cũng ảnh hưởng trực tiếp đến góc phun cùng khả năng phân phối nước. Nhờ thiết kế phù hợp, nước được hướng tới khu vực cần bảo vệ thay vì tập trung quá nhiều tại một điểm.

B. Vị trí tấm hướng dòng trên đầu phun

Tấm hướng dòng nằm đối diện chân ren, liên kết chắc chắn với phần khung chính của đầu phun. Vị trí giúp nước thoát khỏi lỗ phun nhanh chóng tiếp xúc trực tiếp với tấm hướng dòng. Khi nước va tấm, dòng chảy phân tán theo hình dạng thiết kế riêng của từng đầu phun.

Khoảng cách giữa tấm hướng dòng và lỗ thoát nước được thiết kế phù hợp với từng loại sprinkler. Cách bố trí giúp nước phân bố rộng trong khu vực bảo vệ, thay vì tập trung tại một điểm. Vì vậy, tấm hướng dòng cần giữ đúng vị trí, tránh cong vênh trong quá trình lắp đặt.

Tấm hướng dòng quyết định hướng tia và phạm vi phân phối nước

2. Rãnh chia nước trên tấm hướng dòng

A. Cấu tạo các rãnh phân chia dòng nước

Tấm hướng dòng thường có nhiều rãnh nhỏ, bố trí đều quanh mép để chia nước. Mỗi rãnh có hình dạng và khoảng cách phù hợp, giúp dòng nước tách thành nhiều tia. Cách bố trí đều giúp nước phân tán ổn định quanh khu vực cần được bảo vệ.

Khi nước va vào tấm hướng dòng, các rãnh định hướng tia phun theo góc thiết kế. Độ sâu từng rãnh được thiết kế phù hợp với đặc tính hoạt động của đầu phun. Nhờ cấu trúc này, nước được phân chia hợp lý, hạn chế tập trung tại một điểm.

B. Vai trò rãnh trong định hướng tia nước

Các rãnh trên tấm hướng dòng giúp chia dòng nước thành nhiều tia theo những hướng phun phù hợp. Khi nước va vào bề mặt, hệ thống rãnh hỗ trợ điều chỉnh góc phun và phạm vi phân bố. Nhờ cách bố trí hợp lý, tia nước được định hướng đều hơn thay vì tập trung tại một điểm.

Thiết kế rãnh phù hợp còn giúp hạn chế vùng phun thiếu nước trong phạm vi bảo vệ của sprinkler. Sự phân chia dòng nước ổn định giúp đầu phun duy trì khả năng bao phủ phù hợp khi hoạt động. Vì vậy, hình dạng và vị trí từng rãnh ảnh hưởng trực tiếp đến hướng phân phối nước thực tế.

Tấm hướng dòng phân tán nước thành vùng bảo vệ phù hợp

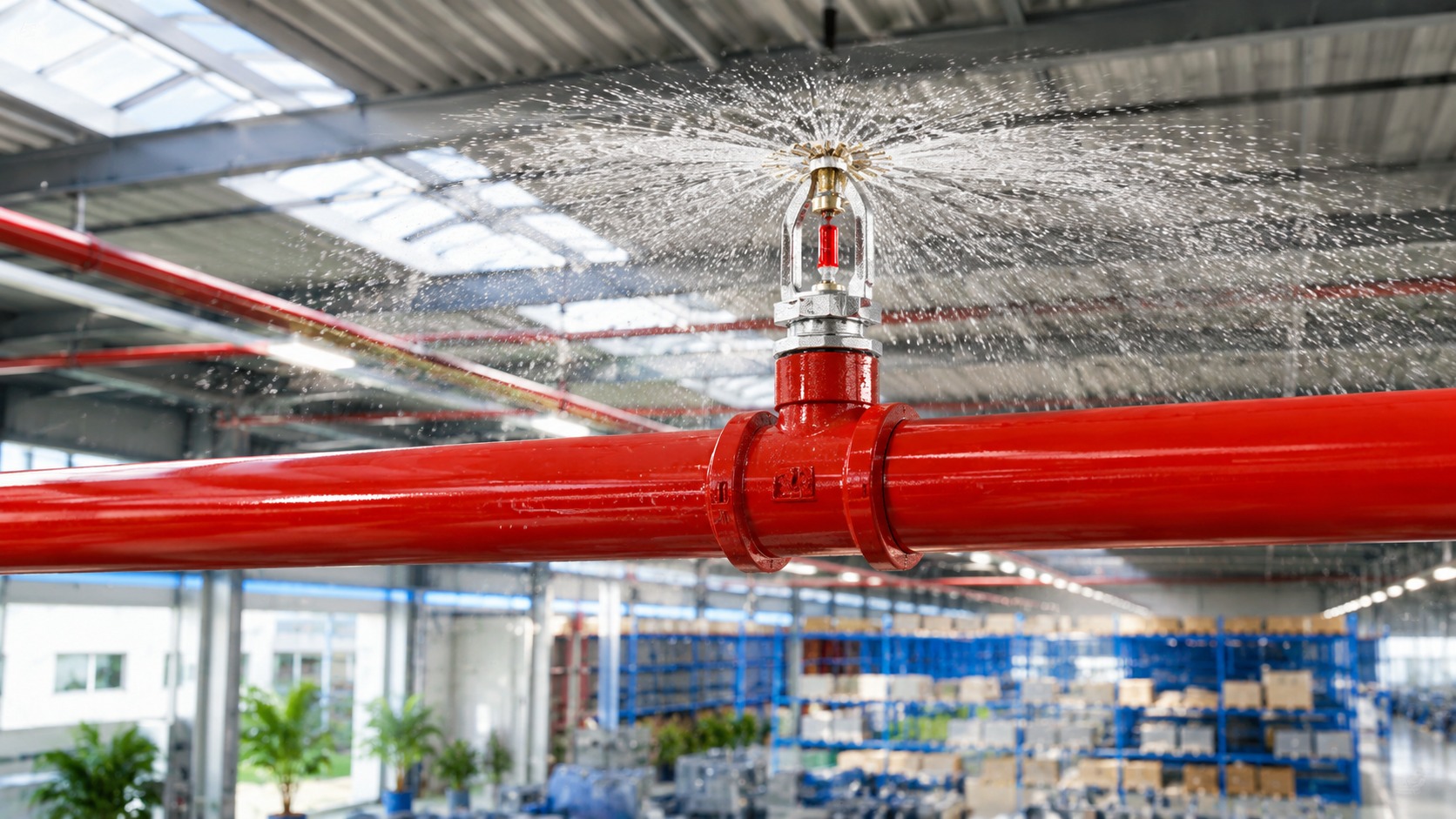

3. Cơ chế phân tán nước qua tấm hướng dòng

A. Quá trình dòng nước va vào tấm

Khi đầu phun kích hoạt, dòng nước áp lực đi qua lỗ phun rồi chuyển động trực tiếp về tấm hướng dòng. Bề mặt tấm hướng dòng tiếp nhận lực nước, khiến dòng chảy ban đầu bị phá vỡ và đổi hướng nhanh chóng. Quá trình va chạm giúp nước phân tách thành nhiều tia nhỏ, thay vì tiếp tục tập trung theo một hướng cố định.

Hình dạng và các rãnh trên tấm hướng dòng hỗ trợ điều chỉnh hướng phun phù hợp với thiết kế đầu phun. Sau va chạm, những tia nước được phân bố ra khu vực xung quanh, tạo phạm vi bao phủ tương đối đồng đều. Cơ chế này giúp nước tiếp cận nhiều vị trí trong vùng bảo vệ, hỗ trợ kiểm soát đám cháy ngay từ đầu.

B. Cách tia nước hình thành vùng bao phủ

Khi nước thoát khỏi đầu phun, dòng nước va vào tấm hướng dòng và nhanh chóng tách thành nhiều tia nhỏ. Hình dạng tấm hướng dòng giúp các tia nước lan theo nhiều hướng, tạo phạm vi phân bố tương đối đồng đều. Góc phun và cấu trúc rãnh trên tấm cũng ảnh hưởng trực tiếp đến cách vùng bao phủ được hình thành.

Trong quá trình phun, các giọt nước tiếp tục mở rộng phạm vi trước khi rơi xuống khu vực cần bảo vệ. Sự phân bố hợp lý giúp nước tiếp cận nhiều vị trí bên dưới, đồng thời hạn chế khoảng trống trong vùng phun. Hiệu quả bao phủ còn phụ thuộc áp lực nước, vị trí lắp đặt và khoảng cách giữa các đầu phun trong hệ thống.

Dòng nước va tấm rồi phân tách thành nhiều tia chữa cháy

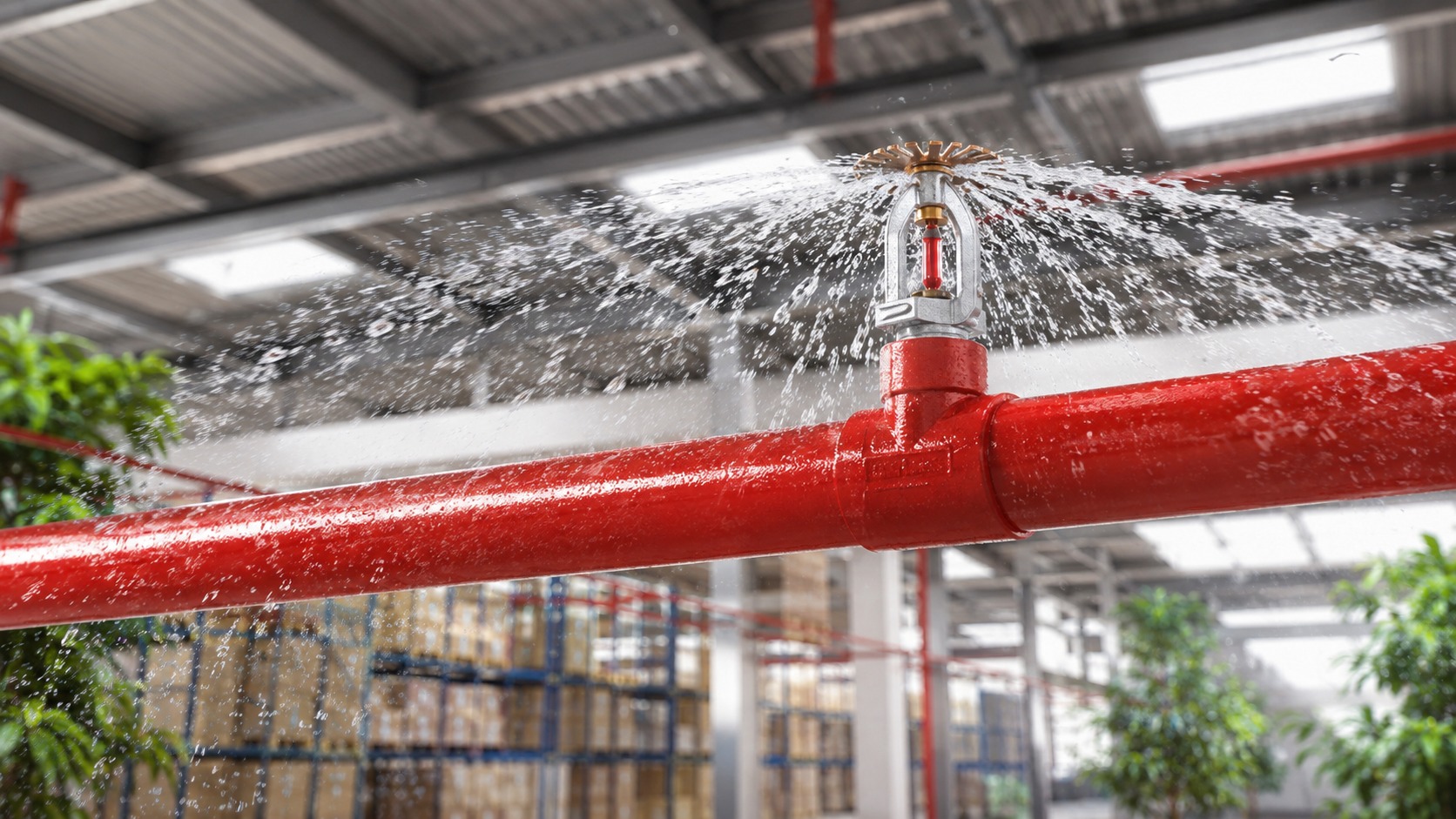

4. Tấm hướng dòng của đầu phun hướng lên

A. Đặc điểm cấu tạo tấm của dạng hướng lên

Tấm hướng dòng dạng hướng lên thường được bố trí phía trên khung, đối diện trực tiếp với dòng nước phun. Bộ phận này có bề mặt và các rãnh định hình, giúp phân tách dòng nước sau khi va chạm. Thiết kế tấm phù hợp giúp nước chuyển hướng xuống khu vực bảo vệ, tạo vùng phân phối tương đối đồng đều.

Hình dạng tấm được thiết kế tương thích với đặc tính phun, lưu lượng và phạm vi bảo vệ của từng model. Khi đầu phun kích hoạt, dòng nước hướng lên sẽ va vào tấm rồi phân tán thành nhiều tia nhỏ. Cấu tạo đầu phun Sprinkler vì vậy cần tấm hướng dòng phù hợp để duy trì đặc tính phân phối nước thiết kế.

B. Hướng phân phối nước sau khi va tấm

Khi nước phun lên, dòng nước va vào tấm hướng dòng rồi phân tán sang các phía. Thiết kế tấm hướng dòng giúp tia nước chuyển hướng, tạo vùng bao phủ phù hợp quanh đầu phun. Nước được phân phối theo dạng đặc trưng, hỗ trợ làm ướt khu vực cháy và bề mặt xung quanh.

Khả năng phân tán phụ thuộc hình dạng tấm hướng dòng, áp lực nước và vị trí lắp đặt thực tế. Sự phân phối đồng đều giúp hạn chế điểm phun tập trung, từ đó nâng cao hiệu quả kiểm soát cháy. Khi lắp đúng kỹ thuật, đầu phun hướng lên duy trì vùng phun ổn định theo thiết kế hệ thống.

Tấm tán chuyển dòng nước hướng lên thành vùng phun bảo vệ

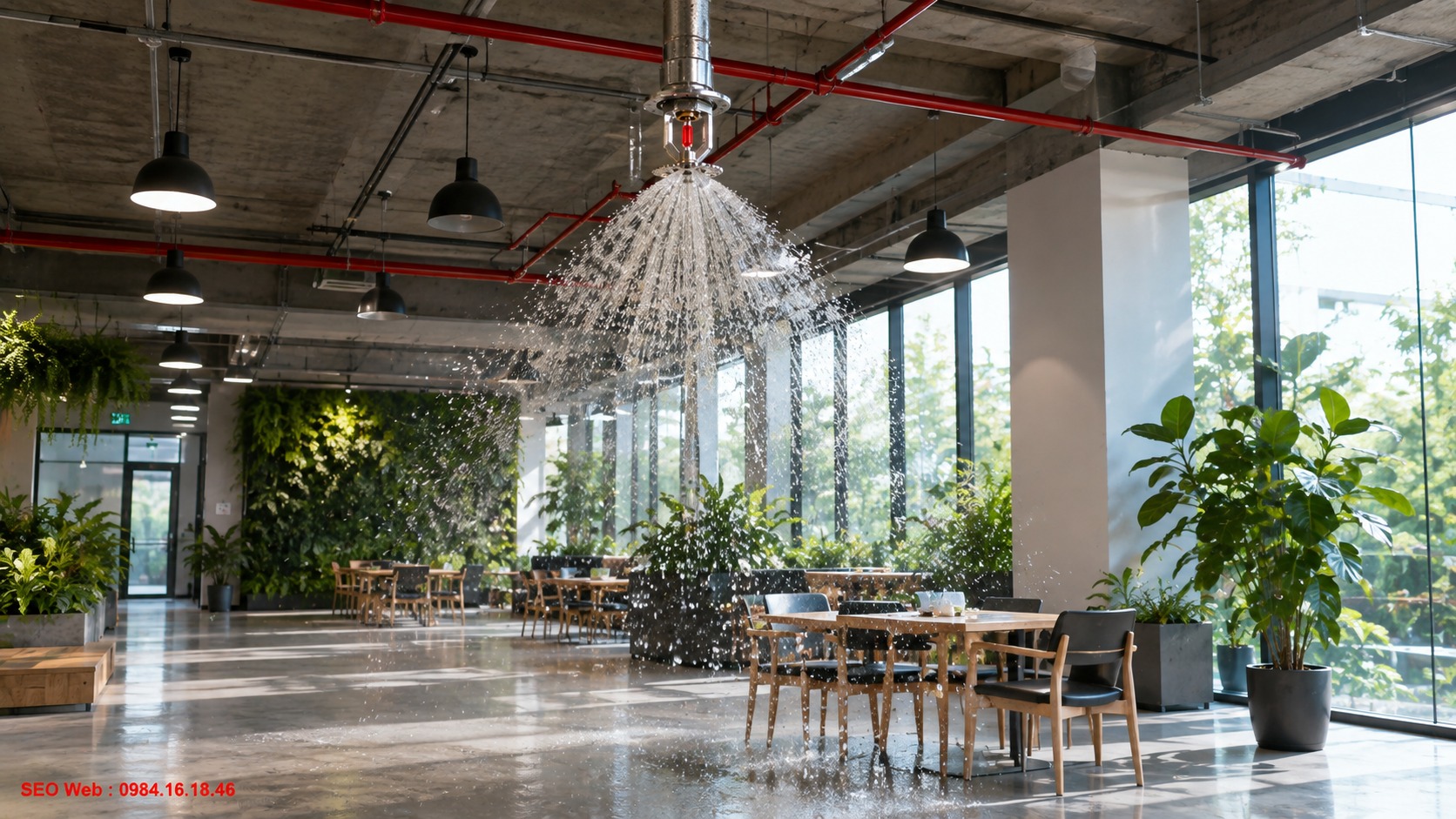

5. Tấm hướng dòng của đầu phun hướng xuống

A. Đặc điểm cấu tạo tấm của dạng hướng xuống

Tấm hướng dòng của đầu phun hướng xuống thường được bố trí phía dưới khung để định hướng dòng nước. Bộ phận này có dạng đĩa kim loại với nhiều rãnh hoặc mép tạo hình nhằm phân tán nước hiệu quả. Khi nước chạm tấm, cấu trúc đặc biệt giúp dòng phun tỏa xuống dưới và mở rộng vùng bao phủ.

Hình dạng tấm được thiết kế phù hợp đặc tính phun, giúp các tia nước phân bố tương đối đồng đều quanh khu vực. Vật liệu kim loại có độ bền tốt giúp bộ phận chịu áp lực nước và duy trì hình dạng khi hoạt động. Cấu tạo đầu phun Sprinkler dạng hướng xuống nhờ đó hỗ trợ nước tiếp cận hiệu quả khu vực cần bảo vệ.

B. Hướng phân phối nước xuống khu vực cháy

Khi đầu phun kích hoạt, dòng nước va vào tấm hướng dòng rồi được phân tán xuống khu vực bên dưới. Cấu trúc tấm hướng dòng giúp nước tỏa rộng, hạn chế tập trung quá nhiều tại một điểm trong vùng cháy. Nhờ hướng phun xuống, nước nhanh chóng tiếp cận bề mặt cháy và hỗ trợ kiểm soát nhiệt lượng đang phát sinh.

Phạm vi phân phối nước phụ thuộc thiết kế tấm hướng dòng, áp lực nguồn cấp và vị trí lắp đặt thực tế. Khi được bố trí đúng kỹ thuật, các tia nước phân bổ tương đối đồng đều trên khu vực cần bảo vệ phía dưới. Điều này giúp tăng khả năng làm mát, hạn chế cháy lan và duy trì hiệu quả chữa cháy trong giai đoạn đầu.

Tấm hướng dòng phân tán nước xuống khu vực cần bảo vệ

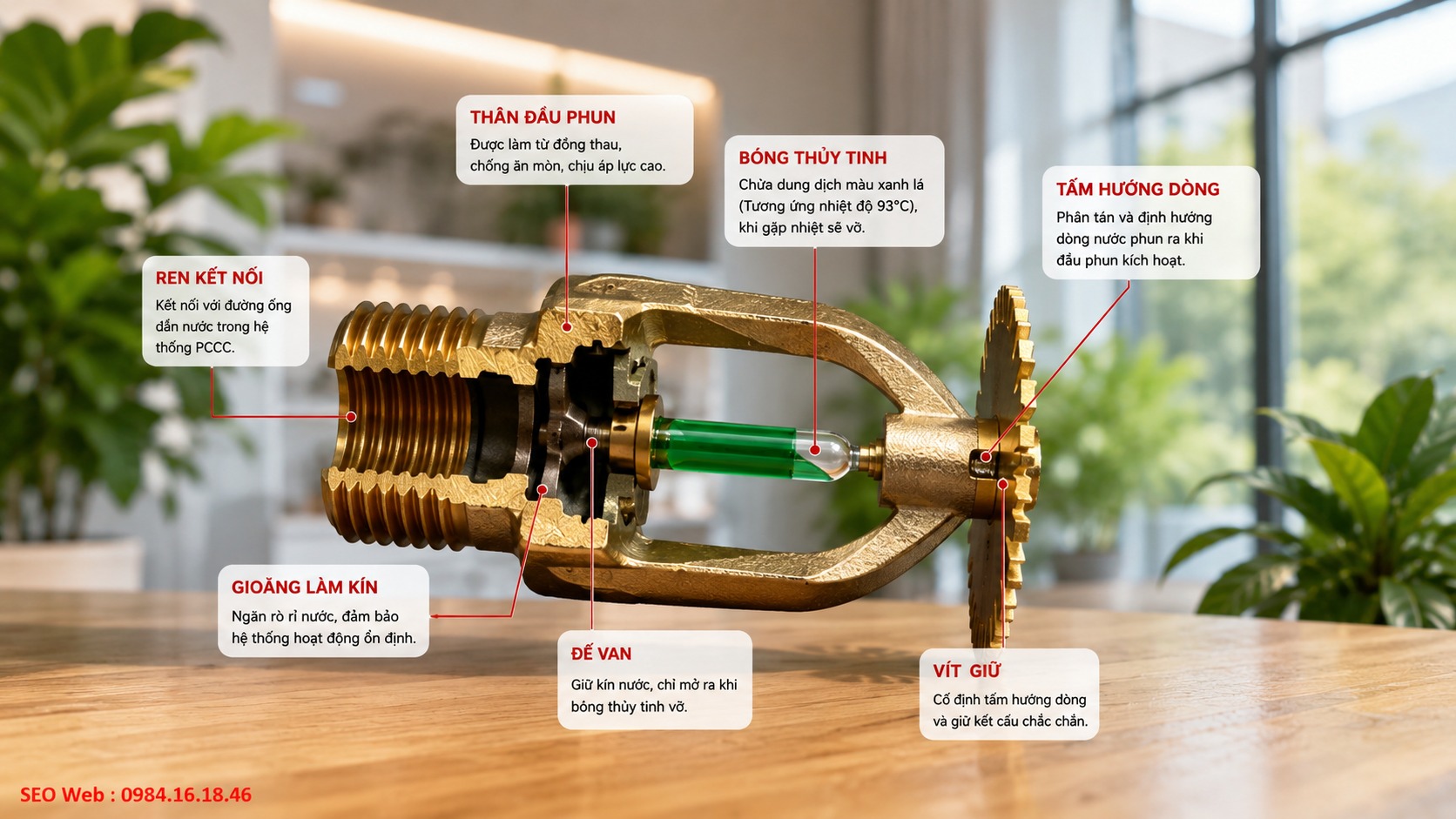

6. Tấm hướng dòng đầu phun hướng ngang

A. Đặc điểm thiết kế tấm của dạng ngang

Tấm hướng dòng dạng ngang thường có thiết kế bất đối xứng, phù hợp với vị trí lắp sát tường công trình. Bề mặt tấm được tạo hình đặc biệt nhằm điều hướng dòng nước chủ yếu về phía trước khu vực bảo vệ. Cấu trúc này giúp nước phân bố theo dạng bán nguyệt, hạn chế lượng nước phun trực tiếp về phía tường.

Các rãnh và mép định hướng trên tấm hỗ trợ chia dòng nước thành nhiều tia với góc phun phù hợp. Thiết kế nhỏ gọn vẫn đảm bảo khả năng phân phối nước đồng đều trong phạm vi bảo vệ được xác định trước. Nhờ đặc điểm này, đầu phun hướng ngang phù hợp hành lang, phòng nhỏ và khu vực khó bố trí đường ống.

B. Cách phân phối nước dọc khu vực tường

Tấm hướng dòng tạo luồng nước phun ngang, giúp nước tiếp cận khu vực sát tường và không gian phía trước. Khi nước va vào bề mặt tán, dòng chảy được chia đều theo hướng phù hợp với vị trí lắp đặt. Cách phân phối này giúp vùng bảo vệ duy trì độ phủ cần thiết, hạn chế khoảng trống gần bề mặt tường.

Thiết kế đầu phun hướng ngang phù hợp hành lang, phòng nhỏ hoặc khu vực không thuận tiện lắp đường ống trần. Nước được định hướng chủ yếu ra phía trước và hai bên, tạo vùng phun phù hợp với đặc điểm không gian. Hiệu quả phân phối còn phụ thuộc áp lực nước, khoảng cách lắp đặt và đặc tính kỹ thuật của từng đầu phun.

Tấm bất đối xứng giúp nước phân phối dọc tường và phía trước

V. Đặc điểm kỹ thuật liên quan đến cấu tạo

Các thông số kỹ thuật có liên hệ trực tiếp với thiết kế, khả năng cảm nhiệt và lưu lượng đầu phun. Hệ số K, kích thước lỗ phun và nhiệt độ kích hoạt cần phù hợp điều kiện bảo vệ. Tiêu chuẩn kỹ thuật liên quan giúp lựa chọn, bố trí và kiểm tra thiết bị phù hợp hệ thống chữa cháy.

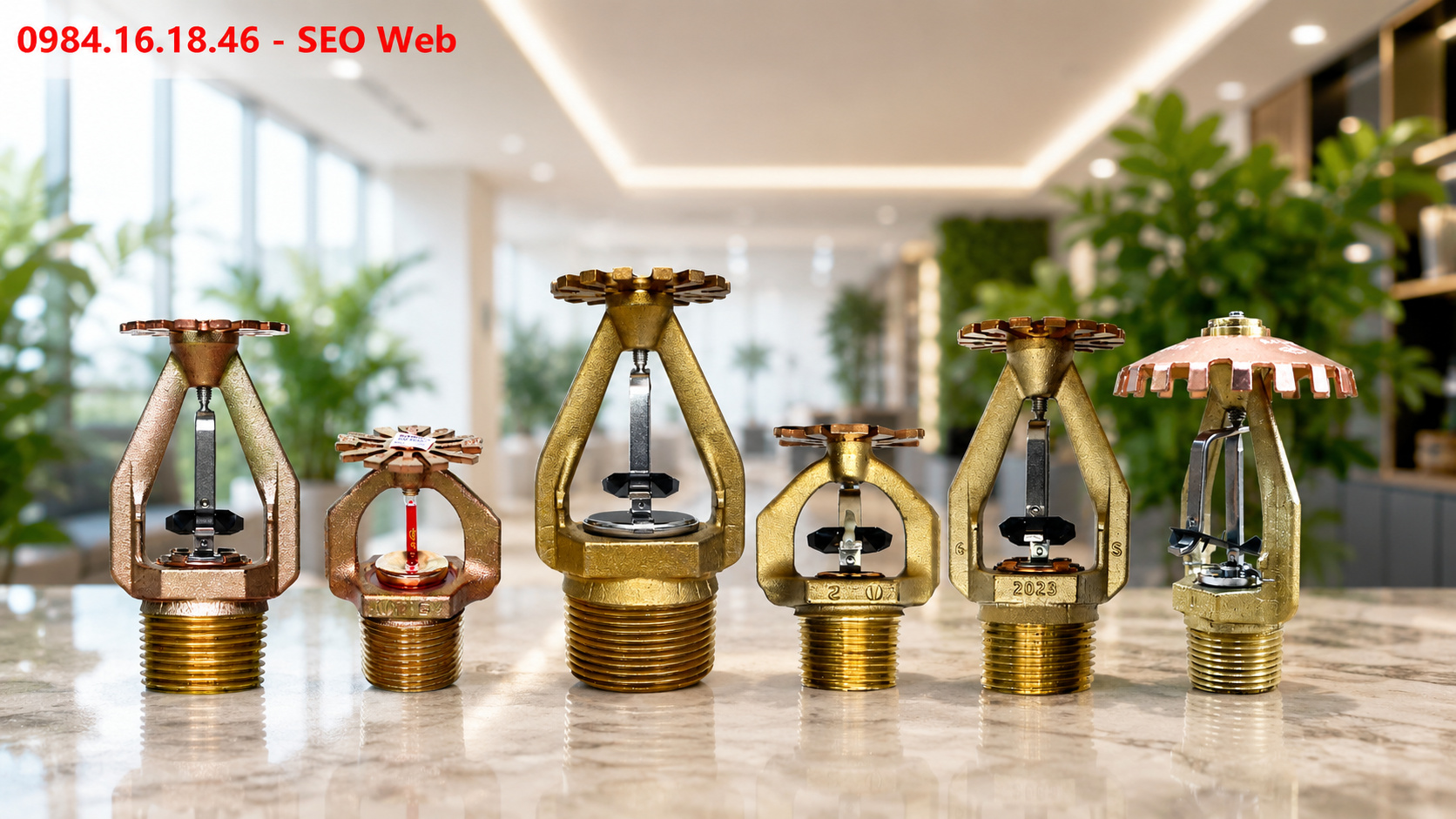

1. Hệ số K và kích thước lỗ phun

Hệ số K thể hiện khả năng lưu lượng nước đi qua đầu phun khi áp suất thay đổi. Giá trị này liên quan trực tiếp đến đường kính lỗ phun và lượng nước phân phối. Vì vậy, cấu tạo đầu phun Sprinkler cần phù hợp yêu cầu lưu lượng của từng khu vực bảo vệ.

Lỗ phun lớn thường cho lưu lượng cao hơn khi thiết bị hoạt động trong cùng điều kiện áp suất. Ngược lại, kích thước nhỏ phù hợp những khu vực cần kiểm soát lượng nước theo thiết kế. Sự kết hợp giữa hệ số K và áp suất giúp hệ thống duy trì khả năng phân phối nước phù hợp.

Trong thực tế, lựa chọn hệ số K còn phụ thuộc diện tích bảo vệ và đặc điểm nguy hiểm cháy. Nhà kho hoặc khu vực nguy cơ cao thường yêu cầu khả năng cấp nước mạnh hơn. Công trình thông thường có thể sử dụng thông số phù hợp để cân bằng hiệu quả và nhu cầu cấp nước.

Kích thước lỗ phun cũng ảnh hưởng đến thiết kế đường ống, máy bơm và áp lực vận hành. Khi các thông số được tính toán đồng bộ, đầu phun sẽ phân phối lượng nước theo yêu cầu thiết kế. Điều này giúp hệ thống vận hành ổn định và hỗ trợ kiểm soát đám cháy hiệu quả khi kích hoạt.

Hệ số K liên quan trực tiếp lưu lượng và đường kính lỗ phun

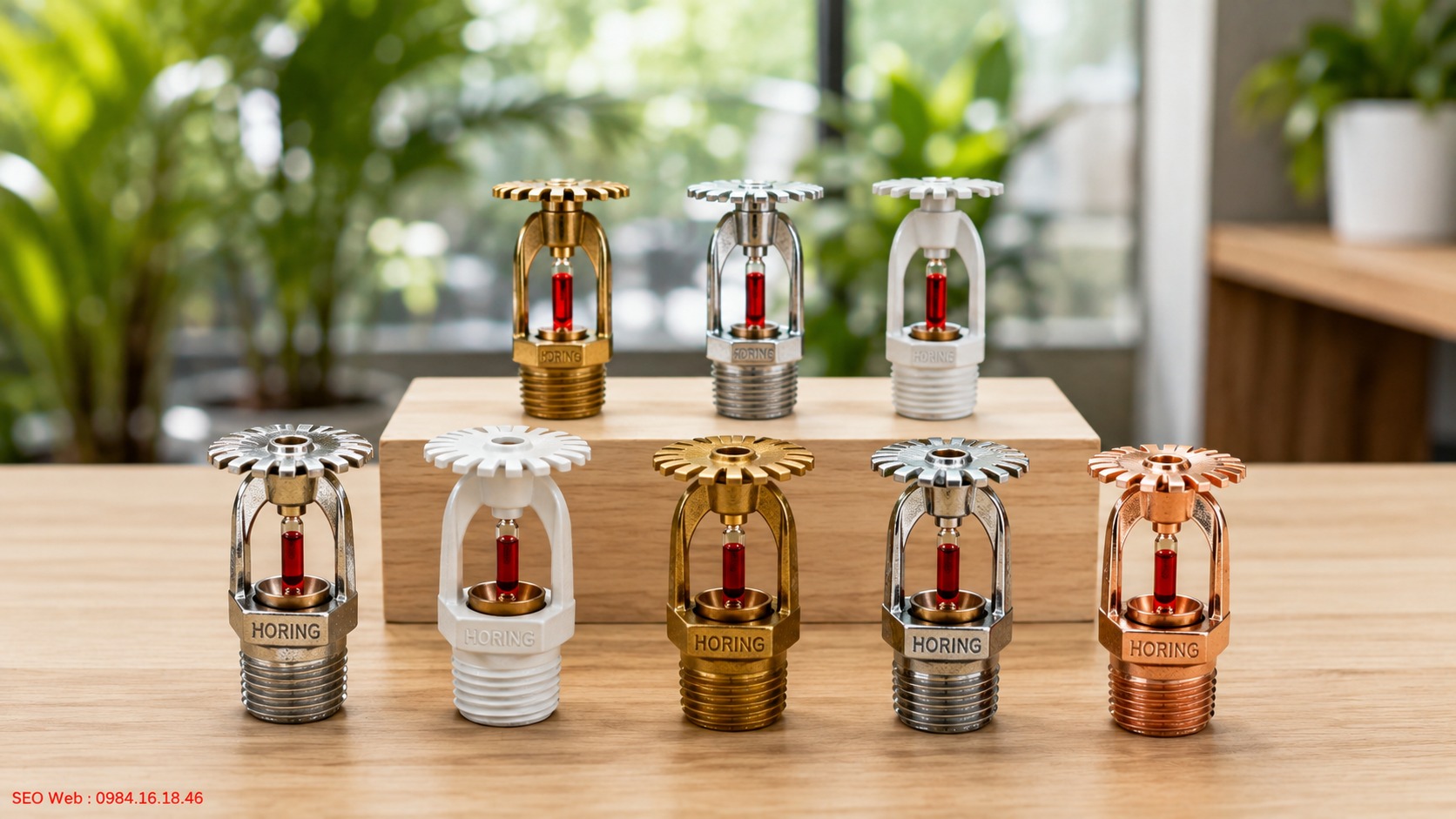

2. Nhiệt độ kích hoạt của bộ cảm nhiệt

Nhiệt độ kích hoạt được xác định bởi bộ phận cảm nhiệt bố trí ngay tại vị trí khóa dòng nước. Khi nhiệt môi trường đạt ngưỡng thiết kế, bộ cảm nhiệt thay đổi trạng thái để giải phóng cơ cấu làm kín. Đặc điểm này giúp cấu tạo đầu phun Sprinkler phản ứng phù hợp với điều kiện nhiệt tại khu vực bảo vệ.

Mỗi mức nhiệt thường được nhận biết thông qua màu sắc quy ước trên bóng thủy tinh của thiết bị. Nhờ cách phân biệt trực quan, người dùng thuận tiện lựa chọn sản phẩm phù hợp từng không gian lắp đặt thực tế. Khu vực nhiệt độ bình thường thường cần ngưỡng kích hoạt khác nơi thường xuyên phát sinh nhiệt cao.

Việc chọn đúng nhiệt độ kích hoạt giúp thiết bị phản ứng đúng thời điểm khi nhiệt lượng tăng bất thường. Ngưỡng quá thấp có thể gây kích hoạt không phù hợp tại những khu vực thường xuyên xuất hiện nguồn nhiệt. Ngược lại, mức quá cao có thể khiến khả năng phản ứng với đám cháy trở nên chậm hơn.

Khi thiết kế hệ thống, nhiệt độ môi trường và vị trí lắp đặt cần được xem xét đồng thời. Những nơi gần mái nóng, thiết bị sinh nhiệt hoặc khu sản xuất thường cần lựa chọn bộ cảm nhiệt phù hợp. Sự phù hợp này hỗ trợ hệ thống vận hành ổn định và hạn chế những tình huống kích hoạt ngoài mong muốn.

Ngưỡng nhiệt phù hợp giúp đầu phun phản ứng đúng thời điểm

3. Tiêu chuẩn Việt Nam liên quan đầu phun

TCVN 6305-1:2007 quy định yêu cầu chung đối với hệ thống sprinkler tự động, từ thiết kế đến lắp đặt. Tiêu chuẩn đề cập bố trí đầu phun, khoảng cách lắp đặt và những yêu cầu kỹ thuật ảnh hưởng hiệu quả chữa cháy. Đây là căn cứ quan trọng khi lựa chọn cấu tạo đầu phun Sprinkler phù hợp từng khu vực bảo vệ.

TCVN 6305-2:2007 tập trung yêu cầu và phương pháp thử dành cho các loại đầu phun sprinkler sử dụng phổ biến. Nội dung bao gồm kích thước, độ bền, nhiệt độ tác động, lưu lượng và khả năng chịu áp của thiết bị. Những yêu cầu này giúp đánh giá sự phù hợp giữa bộ phận cảm nhiệt, thân đầu phun và tấm hướng dòng.

TCVN 7336:2021 quy định thiết kế, lắp đặt hệ thống chữa cháy tự động bằng nước, bọt trong nhiều công trình. Khi áp dụng thực tế, tiêu chuẩn hỗ trợ xác định kiểu đầu phun, vị trí và điều kiện bố trí phù hợp. Việc tuân thủ đúng yêu cầu giúp thiết bị phối hợp hiệu quả với đường ống, nguồn nước và khu vực bảo vệ.

Các tiêu chuẩn Việt Nam định hướng lựa chọn và lắp đặt sprinkler

VI. Liên hệ trang bị đầu phun sprinkler tại Cty PCCC Hoàng Nhật Hưng

Nhu cầu trang bị thiết bị phù hợp cần dựa trên đặc điểm riêng của từng công trình. Hoàng Nhật Hưng hỗ trợ khách hàng xác định sản phẩm theo môi trường và yêu cầu sử dụng. Quá trình trao đổi tập trung vào tính phù hợp, độ tin cậy và hiệu quả vận hành. Nhờ cách tư vấn thực tế, khách hàng dễ đưa ra lựa chọn phù hợp nhu cầu hơn.

Khách hàng có thể nhận được những hỗ trợ sau:

– Tư vấn thiết bị dựa trên đặc điểm và mục đích sử dụng công trình.
– Cung cấp thông tin sản phẩm rõ ràng để khách hàng thuận tiện đối chiếu.
– Hỗ trợ chọn thông số phù hợp với yêu cầu kỹ thuật của hệ thống.
– Kiểm tra tình trạng thiết bị cẩn thận trước khi thực hiện bàn giao.
– Giải đáp những vấn đề thường gặp trong quá trình trang bị sản phẩm.

Với đầu phun Sprinkler, lựa chọn đúng chủng loại góp phần duy trì khả năng chữa cháy. Khách hàng được trao đổi kỹ nhu cầu trước khi quyết định sản phẩm cần trang bị. Hoàng Nhật Hưng chú trọng hỗ trợ thực tế thay vì tư vấn theo khuôn mẫu. Mỗi yêu cầu được xem xét dựa trên điều kiện lắp đặt và mục đích sử dụng. Cách làm này giúp khách hàng thuận tiện hơn khi hoàn thiện hệ thống cho công trình.
